Autor Thread - Seiten: -1-
000
18.04.2011, 12:42 Uhr
Rüdiger
Administrator


Ich habe hier ein Laufwerk (MFS1.2), das nicht lesen will.
Am Ausgang des Magnetkopf-Vorverstärkers (A244) ist das Störsignal ca. 5x so groß wie normal.
Die Abschirmung der Magnetkopfleitung ist OK, auch die Innenwiderstände des (symmmetrischen) Magnetkopfes liegen im erwarteten Bereich.
Das hauptsächlich störende Singal ist das vom Rechteckgenerator, der die -9V für den ROM erzeugt.
Das Störverhalten ändert sich nicht, wenn ich zusätzliche Masseleitungen zwischen den Leiterplatten einbringe. Auch die Chassisteile scheinen alle korrekt an Masse zu liegen.
Mit Hilfe dicker Elkos auf den Gleichstromleitungen kann ich das Störsignal auf das ca. 1,5-fache des normalen Wertes herunterdrücken, aber perfekt wird's trotzdem nicht.
Ich habe mit allerlei Kondensatoren an den Pins des Spannungswandlers (rückgekoppelter A110 mit Spannungsverdoppler) schon versucht, div. Spannungsspitzen abzurunden. Damit ändert sich zwar die Form des Störsignals, aber kleiner wird es nicht.

Hat schon mal jemand so einen Fehler untersucht?
Ich bin immer noch unsicher, ob der Leseverstärker gegenüber den Störsignalen unerwartet empfindlich ist oder ob die Störsignale unerwartet hoch sind.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
18.04.2011, 15:11 Uhr
Wusel_1



Dann würde ich mal den A244 wechsel. Ist ja eigentlich ein AM-Empfänger-IC und wurde für die LW "vergewaltigt". Wenn der Oszilator darin einen Treffer hat, dann schwingt er wild und bringt irgendwelche Signale, die dann auch verstärkt werden. Wenn die Pin's 4,5 und 6 an dem IC nicht beschaltet sind, so kannst du die mal auf Masse legen; damit ist der Oszilator totgelegt.
--
Beste Grüße Andreas
______________________________________
DL9UNF ex Y22MF es Y35ZF
JO42VP - DOK: Y43 - LDK: CE

*** wer glaubt, hört auf zu denken ***

Dieser Beitrag wurde am 18.04.2011 um 15:13 Uhr von Wusel_1 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
18.04.2011, 16:14 Uhr
Rüdiger
Administrator



Zitat:
Wusel_1 schrieb
Dann würde ich mal den A244 wechsel.

Bereits geschehen. Bringt keinen Unterschied.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
18.04.2011, 16:51 Uhr
Guido
Default Group and Edit
Avatar von Guido


Zitat:
Rüdiger schrieb
Ich habe hier ein Laufwerk (MFS1.2), das nicht lesen will.
Am Ausgang des Magnetkopf-Vorverstärkers (A244) ist das Störsignal ca. 5x so groß wie normal.....

Hast Du mal einen Schaltplan (auszug) von dem Dingens?

Gruß
Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
18.04.2011, 20:25 Uhr
Rüdiger
Administrator



Zitat:
Guido schrieb
Hast Du mal einen Schaltplan (auszug) von dem Dingens?

Klar.

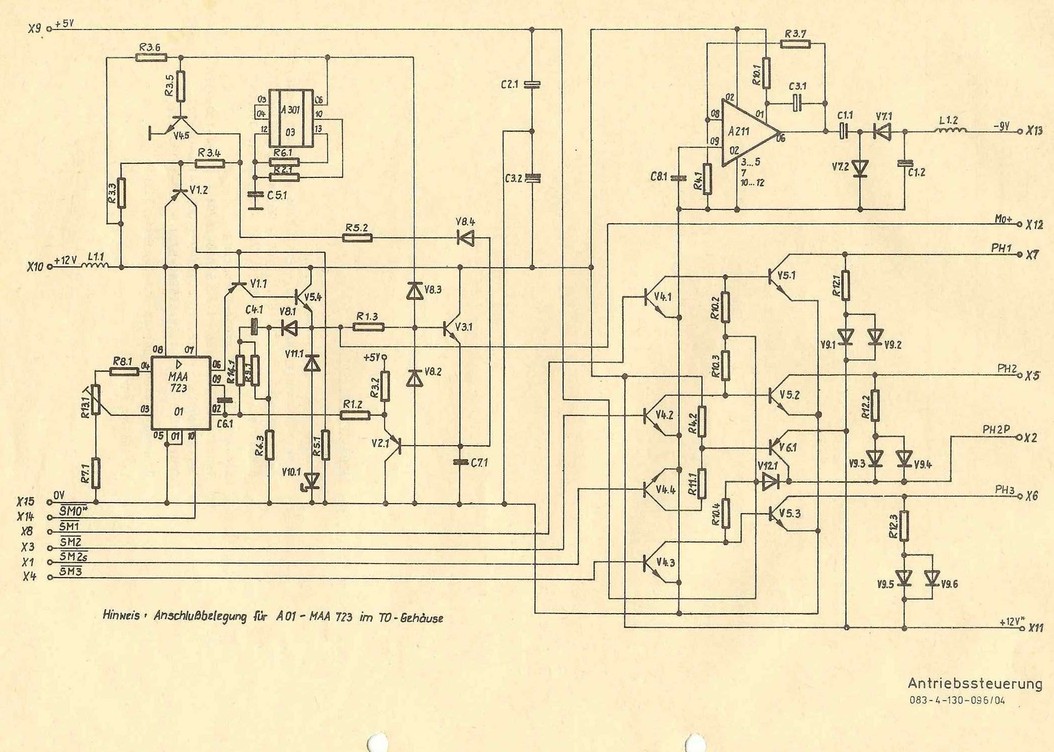

http://www.robotrontechnik.de/ablage/forum/K5600_1.jpg

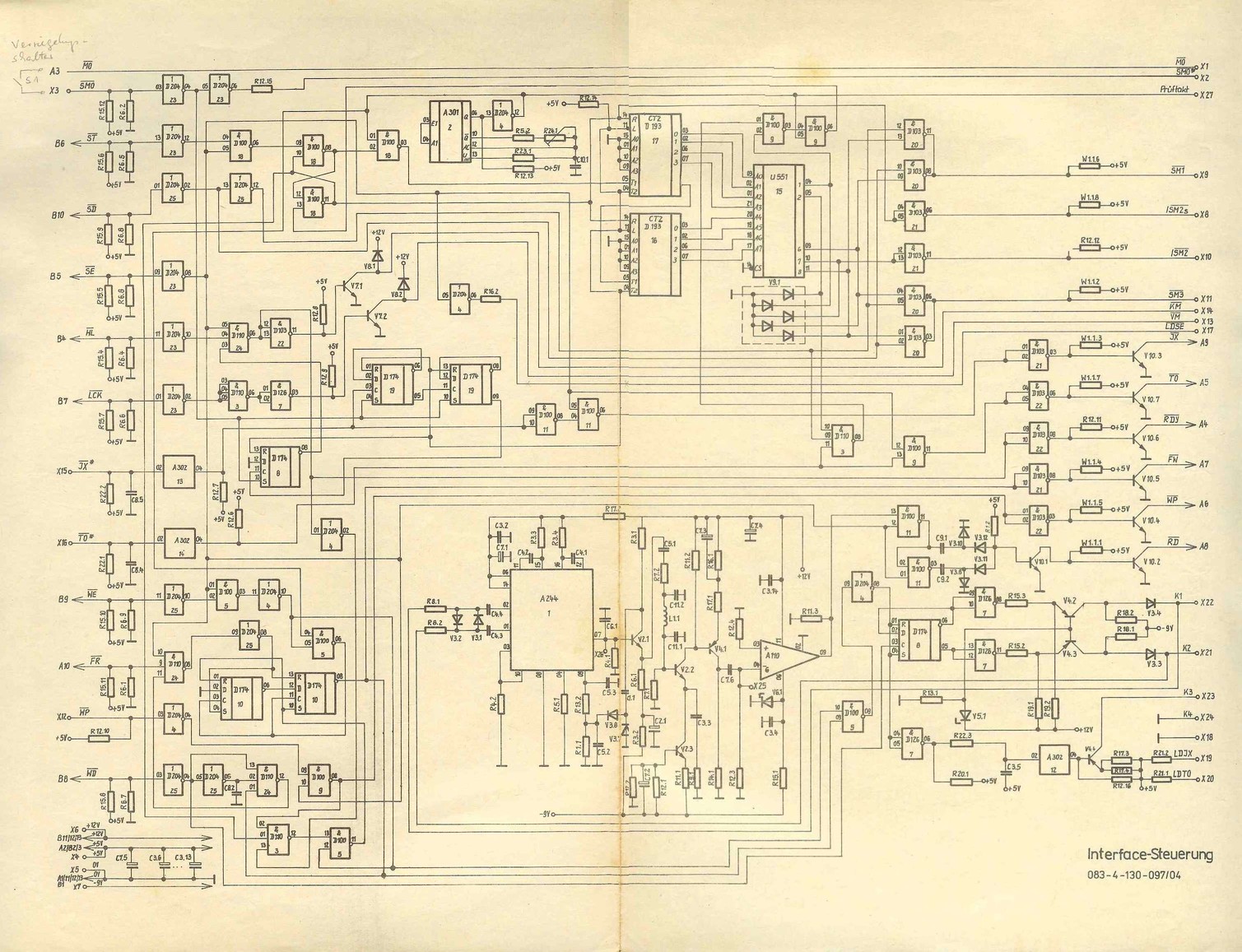

http://www.robotrontechnik.de/ablage/forum/K5600_2.jpg
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
18.04.2011, 22:40 Uhr
Guido
Default Group and Edit
Avatar von Guido

Wo genau hast Du die Störungen gemessen (Pin vom A244 oder erst in der weiteren Schaltung)?

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
19.04.2011, 00:13 Uhr
ingotron



Ich würde mir ansehen:
C3.2, C1.2, V3.3, V3.4, C7.1, C7.4

Gruß Ingo.
--
Man darf die Menschen nicht mit ihren Engsten alleinlassen. (Zitat: Peter Glaser)
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
19.04.2011, 09:10 Uhr
Rüdiger
Administrator



Zitat:
Guido schrieb
Wo genau hast Du die Störungen gemessen (Pin vom A244 oder erst in der weiteren Schaltung)?

A244 Pin 7.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
19.04.2011, 12:32 Uhr
Guido
Default Group and Edit
Avatar von Guido

Hmmm, C1.2 kann schon sein, doch ob das über V2.1 bis zum Pin 7 durchschlägt? Die -9V werden ja nochmal über R3.2 und C2.1 gefiltert.
Wie siehts denn am Eingang des A244 aus, hast Du da Messmöglichkeiten?
Wo hast du den Oszi an Masse geklemmt?
Wass passiert, wenn Du den Eingang des A244 (Pin 1/2) kurzschließt?
Überprüfe auch mal den Bereich um V4.2/V4.3 und V3.3/3.4, da liegen die (eventuell unsauberen) -9V ja auch an.

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
19.04.2011, 13:23 Uhr
Rüdiger
Administrator



Zitat:
Guido schrieb
Wie siehts denn am Eingang des A244 aus, hast Du da Messmöglichkeiten?

Das Signal ist zu klein, um sich dort sinnvoll messen zu lassen.


Zitat:
Wo hast du den Oszi an Masse geklemmt?

An den Punkt, an dem die Masseleitung des Magnetkopfes angeklemmt ist.
Mit 5 cm Leitung auf den Tastkopf des Oszis gehend.


Zitat:
Wass passiert, wenn Du den Eingang des A244 (Pin 1/2) kurzschließt?

Dann ist das Störsignal weg.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
19.04.2011, 16:17 Uhr
rm2
Default Group and Edit
Avatar von rm2

Hallo Rüdiger,

- kannst Du an A244, Pin 10, Pin 9 eine saubere Regelspannung messen?
- wie sieht das Signal an Kollektor V4.2 und 4.3 aus?
- has Du über R13.1 ein Scheiben-C eingelötet?


mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
19.04.2011, 18:39 Uhr
Guido
Default Group and Edit
Avatar von Guido


Zitat:
Rüdiger schrieb
Das Signal ist zu klein, um sich dort sinnvoll messen zu lassen.

das habe ich befürchtet...


Zitat:
An den Punkt, an dem die Masseleitung des Magnetkopfes angeklemmt ist. Mit 5 cm Leitung auf den Tastkopf des Oszis gehend.

Ok


Zitat:
Dann ist das Störsignal weg.

Dann vermute ich, dass der Dreck über die Anschaltung des Kopfes kommt. Wie sauber sind denn eigentlich die -9Volt?

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
