Ich habe zwei Rechner mit unterschiedlichem Einsatzzweck.
Beide haben eine auf den ersten Blick identische Rechnerkarte drin. Beide Rechner funktionieren.
Trotzdem ist ein Austausch der Prozessorkarten nicht möglich (keiner der Rechner funktioniert dann) und ich finde auch nach langem Hinsehen keinen Unterschied auf den Platinen.
Hat jemand vom Euch die passenden Adleraugen, um den Unterschied festzustellen? Am EPROM liegt es jedenfalls nicht...

Platine1:

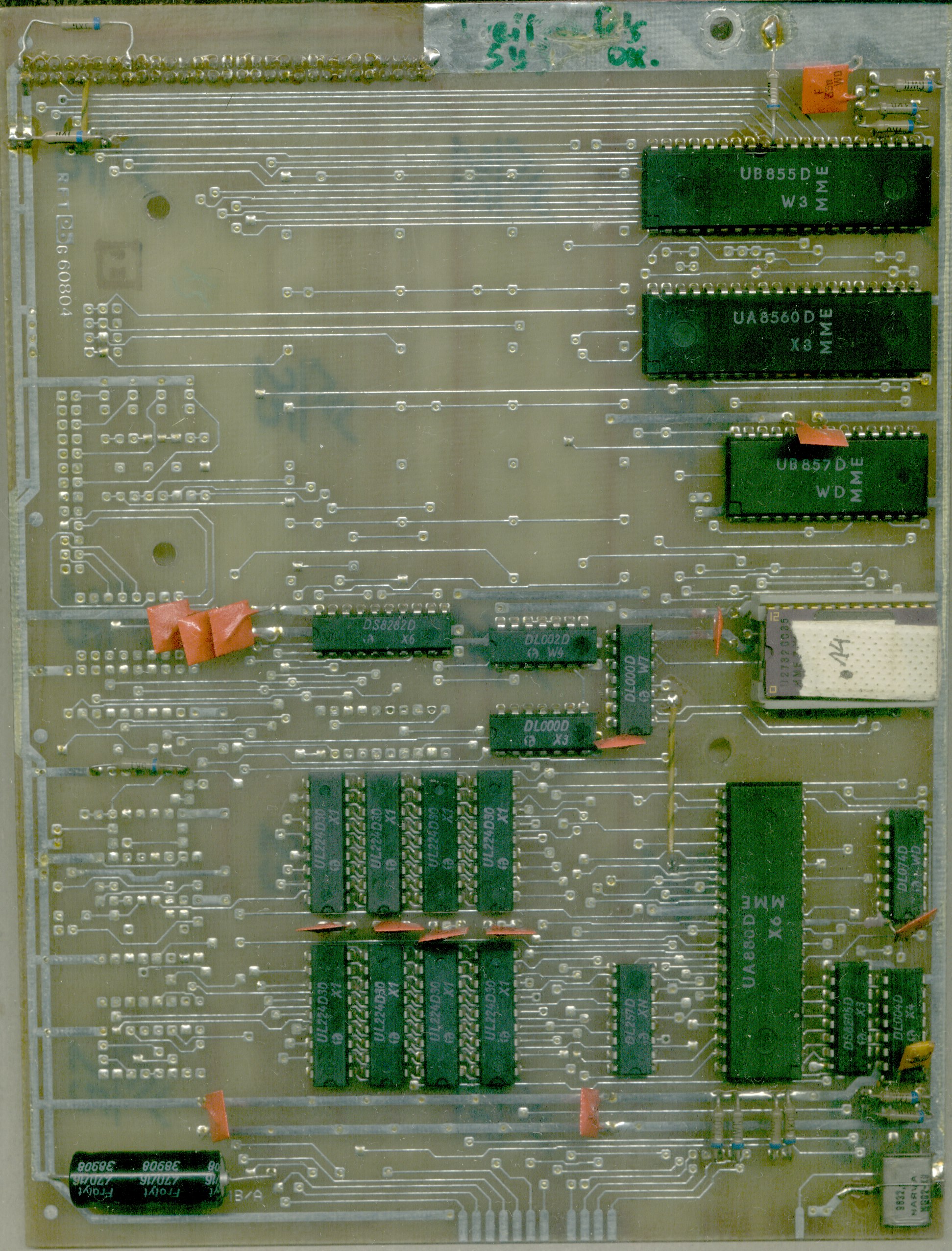

http://www.robotrontechnik.de/ablage/1V.jpg

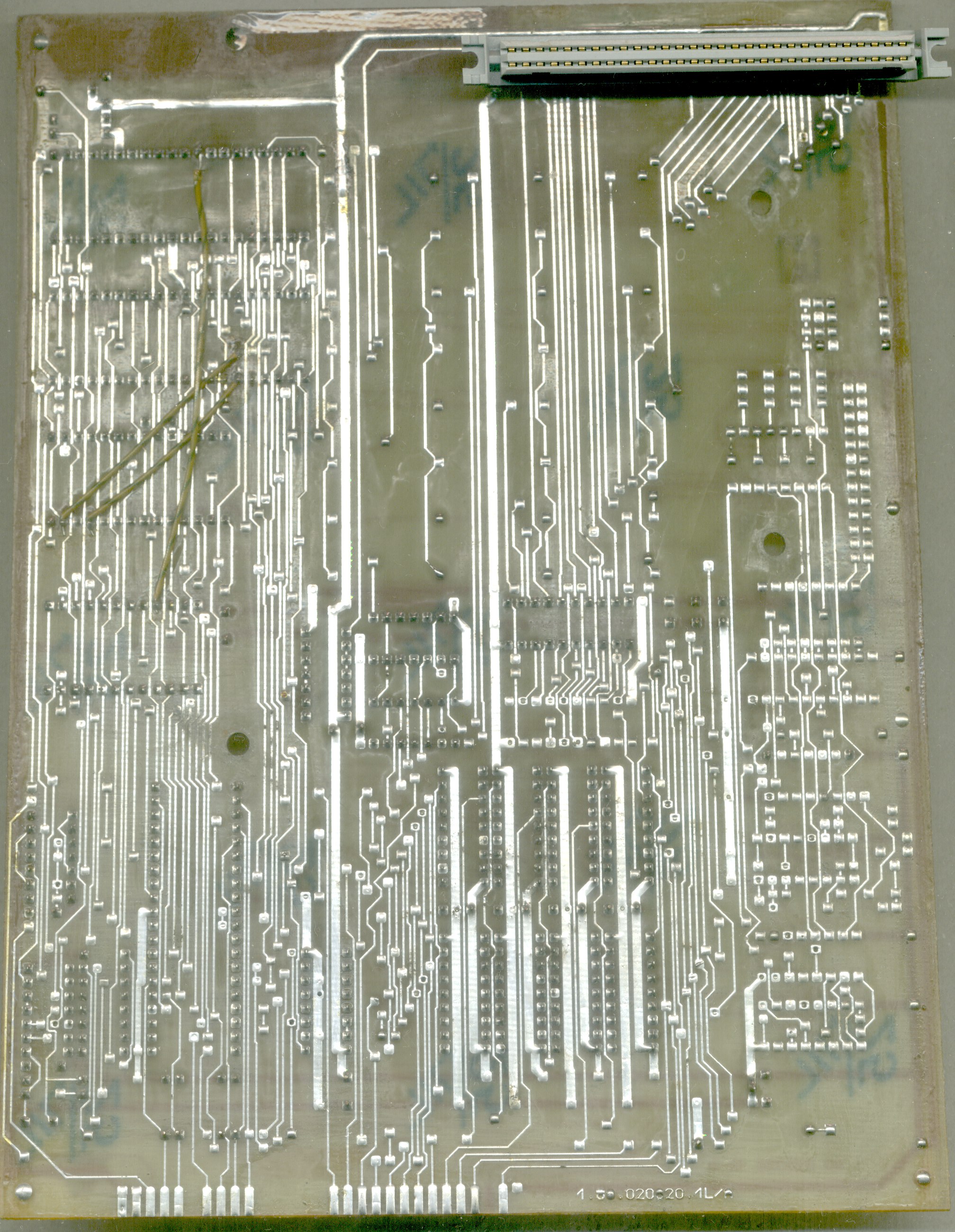

http://www.robotrontechnik.de/ablage/1H.jpg

Platine 2:

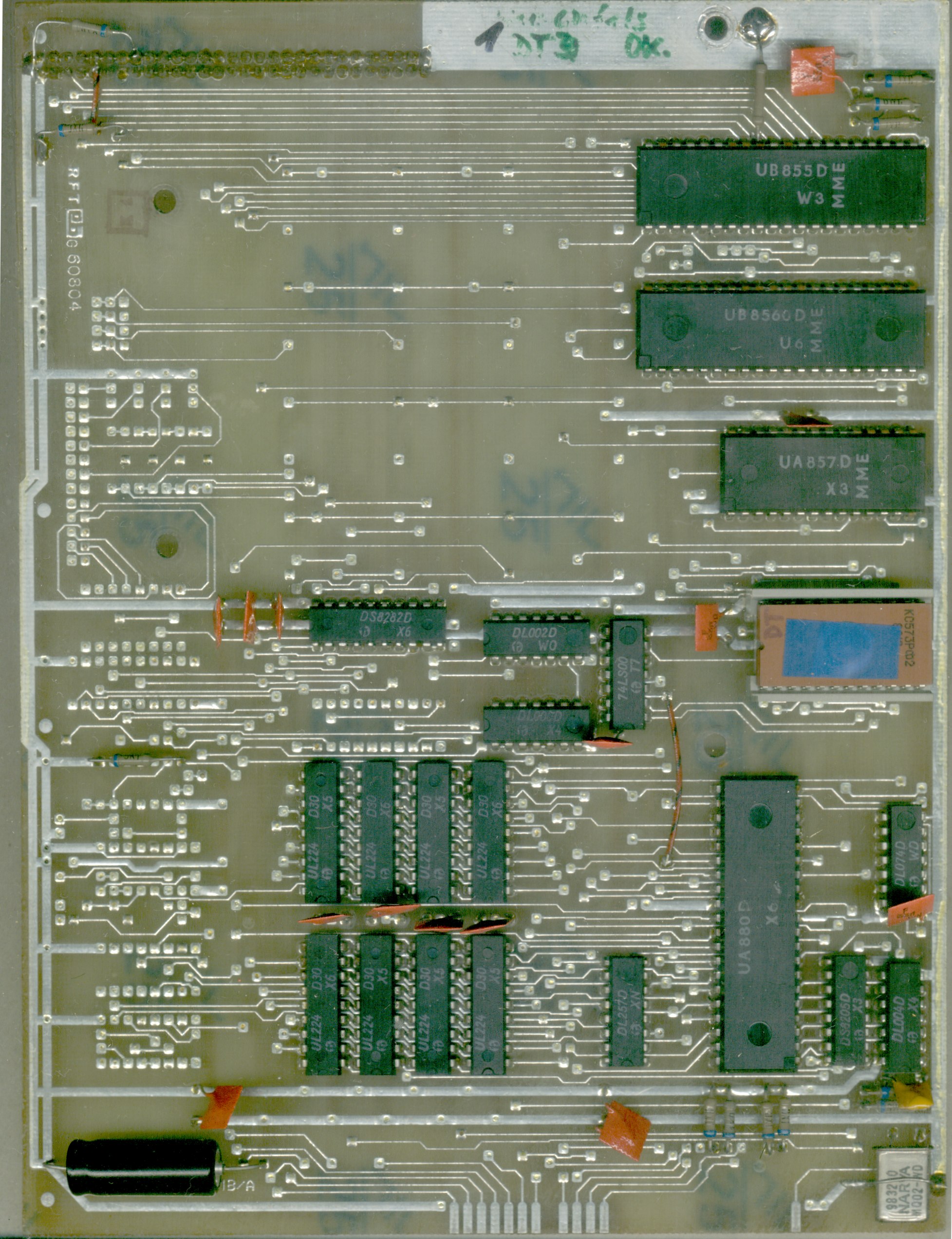

http://www.robotrontechnik.de/ablage/2V.jpg

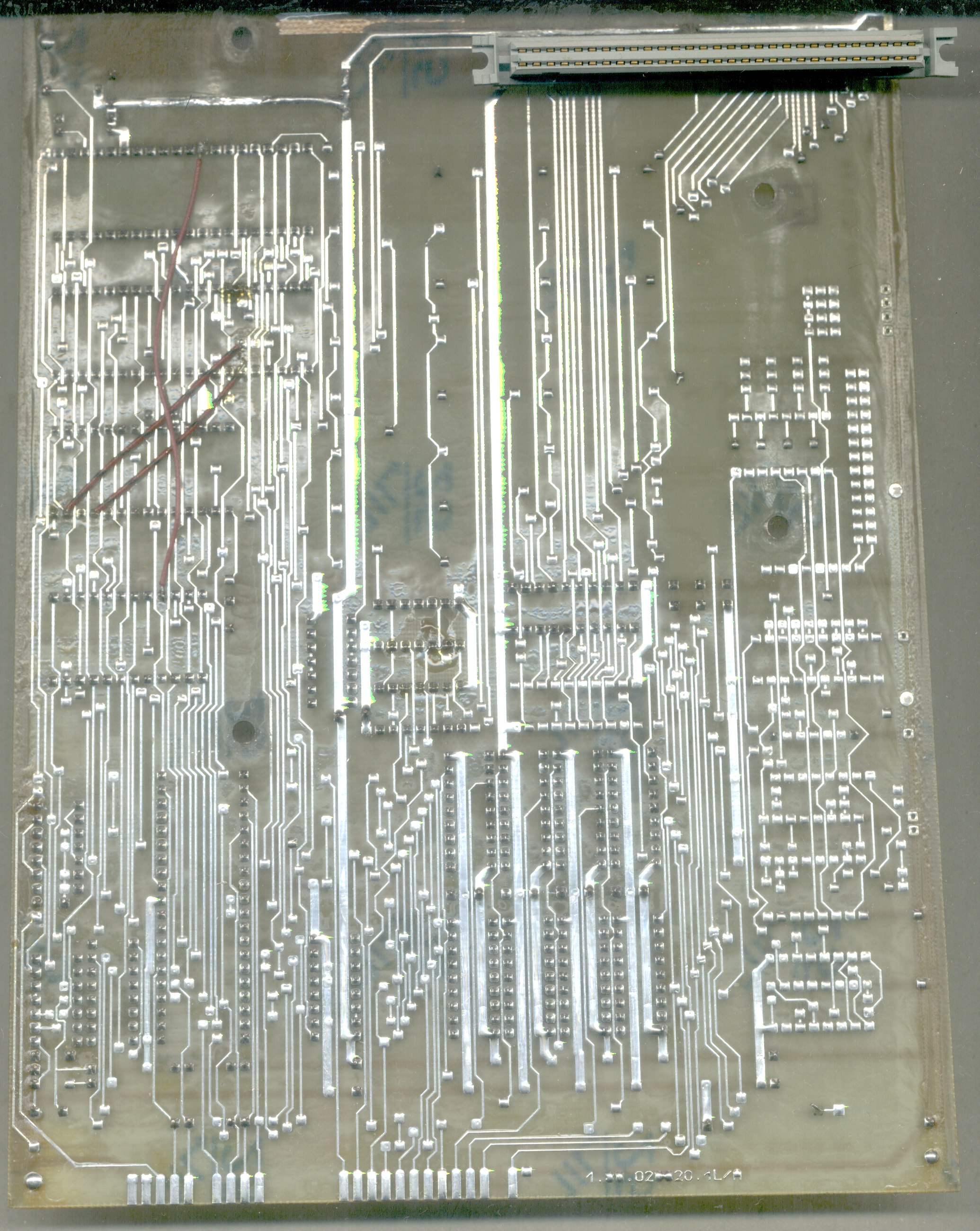

http://www.robotrontechnik.de/ablage/2H.jpg
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
03.01.2009, 16:16 Uhr
McSnoop

Was markant auffällt ist das bei Platine 1 viele Lötstellen die bei Platine 2 mit Lötzinn bedenkt sind offen sind und zwar von beiden Seiten

Sollten das Durchkontaktierungen sein, dann sind diese bei Platine 1 nicht vorhanden, weil da sowohl auf der Ober- als auch Unterseite das Lötzinn fehlt.
--
Das Lernen verhält sich wie das Betreten eines dunklen Raumes. Man geht hinein, stößt überall an und nach einer gewissen Zeit schafft man es sich im Dunklen zu orientieren. Irgendwann findet man endlich den Lichtschalter, betätigt ihn, hält inne und geht in den nächsten dunklen Raum.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
03.01.2009, 18:28 Uhr
Heiko_P

Hallo,

an den Durchkontaktierungen kann es nicht liegen, die sind da, ob mit oder ohne Lötzinn. Ich denke, es gibt einen anderen Unterschied: Auf der einen Platte ist ein EPROM 2732, auf der anderen das könnte ein 2716 sein. Die lassen sich nicht "einfach so" tauschen. Die Stelle, wo der EPROM-Typ eingestellt wird, ist auf den Fotos leider nicht zu erkennen. Einen anderen Unterschied kann ich nicht finden.

Heiko

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
03.01.2009, 18:46 Uhr
McSnoop

Durchkontaktierungen sind nur da wenn diese Galvanisch hergestellt oder per Hülse eingesetzt wurden, dann muss nicht gelötet werden, ansonsten muss.

Da man ja nicht in die Platine reinschauen kann so via Bild ^^, war das auch nur eine Vermutung.

Wenn nun aber eh Unterschiedliche EPROMs drauf sind ^^, liegts wohl eher daran. ^^
--
Das Lernen verhält sich wie das Betreten eines dunklen Raumes. Man geht hinein, stößt überall an und nach einer gewissen Zeit schafft man es sich im Dunklen zu orientieren. Irgendwann findet man endlich den Lichtschalter, betätigt ihn, hält inne und geht in den nächsten dunklen Raum.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
03.01.2009, 19:59 Uhr
paulotto

wieso sagst Du, am EPROM liegt es nicht. Auf der einen ist ein 2732 drauf und auf der anderen ein russischer 2716. Hast Du die EPROM-Inhalte ausgelesen und verglichen?
Die Karten sehen ansonsten doch gleich aus, wobei ich sagen muß, daß das Vergleichen doch recht schwer fällt...

Gruß

Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
03.01.2009, 20:12 Uhr
Deff

Avatar von Deff

Vielleicht hat Rüdiger die EPROMs crossover getauscht und die Karten liefen an ihren angestammten Plätzen, Klaus?

--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
04.01.2009, 18:30 Uhr
Rüdiger
Administrator

Ich habe den Unterschied gefunden.
Da ich optisch nicht weiter kam, habe ich mal die Widerstände der Pins verglichen.
Bei der einen Platine lag Pin 11 des EPROMs mit 0 Ohm gegen +5V, beim anderen nicht.
Ich habe die Platine vor den Scheinwerfer gehalten: von einer Verbindung nichts zu sehen. Sollten die Entwickler etwa...?

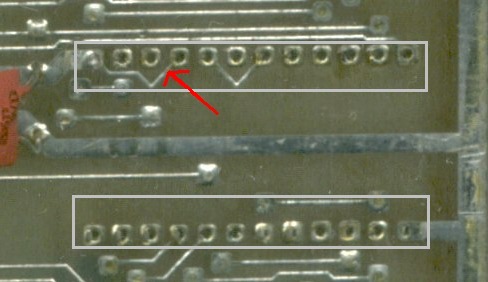

Dann habe ich die ERPOM-Fassung runter gelötet und Tastsache: die Robotroner haben einen Leiterzug unter den verdeckten Teil der Fassung geferkelt und diesen Leiterzug bei der einen Platine vor Aufsetzen der Fassung entfernt.

Der Entwickler, der das verzapft hatte, sollte zu Weihnachten eine Rute bekommen!
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
04.01.2009, 19:04 Uhr
paulotto

und läuft's jetzt wieder?

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
04.01.2009, 19:18 Uhr
Rüdiger
Administrator

Zitat:

paulotto schrieb
und läuft's jetzt wieder?

Die beiden (funktiomnierenden) Platinen kann ich jetzt hin und her tauschen, was mir die weitere Arbeit einfacher macht.
Aber hier liegen noch drei kaputte Platinen rum und um die geht's letzten Endes.
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
05.01.2009, 19:43 Uhr
Rolli

Rüdiger, du meinst sicher Pin 21, denn das hat beim 2716 im Read-Modus +5V zu sein und beim 2732 ist es das Adressbit A11, das low sein muss, wenn die untere Hälfte des Speichers adressiert werden soll.

Gruss Rolf
--
Wer Phantasie hat, ist noch lange kein Phantast

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
05.01.2009, 19:46 Uhr
holm

Avatar von holm

Geht das evtl. rein zufällig auf meinen telefonischen Hinweis mit Pin 21 zurück? :-)

Gehe ich richtig in der Annahme das Du trotzdem ein Testprogramm brauchst?

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
05.01.2009, 22:37 Uhr
Rüdiger
Administrator

Zitat:

Rolli schrieb
Rüdiger, du meinst sicher Pin 21

Ja.

Zitat:

holm schrieb
Geht das evtl. rein zufällig auf meinen telefonischen Hinweis mit Pin 21 zurück? :-)

[Huldigung]
Stimmt, der Tip war gut.
[/Huldigung]

Zitat:

Gehe ich richtig in der Annahme das Du trotzdem ein Testprogramm brauchst?

Ja.
Die Geräte haben noch jede Menge andere Fehler.
Einer davon ist dieser: http://www.robotrontechnik.de/html/forum/thwb/showtopic.php?threadid=3892
Schon die Farbe der Leiterzüge hätte jeden Grünenpolitiker zur Verzückung gebracht.

--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 05.01.2009 um 22:41 Uhr von Rüdiger editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
05.01.2009, 22:55 Uhr
holm

Avatar von holm

Mit den U118 kann ich Dir nicht helfen, ich habe aber noch 3 U113F da...
Ich schaue mal was ich machen kann.

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
05.01.2009, 23:29 Uhr
Rüdiger
Administrator

Zitat:

holm schrieb
Mit den U118 kann ich Dir nicht helfen,

Mir hat Enrico einen in Aussicht gestellt.

--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
06.01.2009, 00:31 Uhr
Enrico
Default Group and Edit

Ist auch schon unterwegs.
--
MFG
Enrico

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

Seiten: -1- [ Technische Diskussionen ]
