EPROM-Programmiergerät zum Einlesen eingelöteter EPROMs

Hallo an alle,

ich suche eine erprobte Möglichkeit um eingelöteter EPROMs
mit einem EPROM-Programmiergerät auszulösen
(ich habe elnec memprog2), bzw. am K1520-Bus den gesamten Adressbereich (einschl. RAM) auszulesen.
Oder gibt es Anwendungen mit USB-IO-Baustein?

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
13.02.2012, 13:09 Uhr
Buebchen



Hallo Ralph!
Hast Du Schaltungsunterlagen zu Deiner Baugruppe bei der Du die EPROMs auslesen möchtest?
Ohne genaue Kenntnis der Adressierungsbedingungen wirst Du nichts erreichen.
Ansonsten sind an der Programierfassung des Eprommers alle nötigen Signale vorhanden. Wobei sie dort schon zusammengefasst sind. Du hast also das Read Signal am /OE Pin der Fassung schon mit /MREQ zusammen anliegen. Also musst Du es an Deine schaltung an den /MREQ Anschluss und am /RD Anschluss anlegen. So ist mit allen Steuersignalen zu verfahren. Dann ist noch die Frage ob die EPROMs linear hintereinander im 64 KB Bereich der CPU liegen oder eine Bankumschaltung vorliegt. Wenn die EPROMs linear hintereinander liegen brauchst Du nur Einen EPROM für den gesamten Bereich am Eprommer auswählen, Adress und Datenleitungen sowie Steuersignale wie oben beschrieben anschliessen und los sollte das auslesen gehen. Versorgungsspannung extra einspeisen für die Karte aber den Ucc Pin der Programierfassung frei lassen.
Bei einer Bankumschaltung wird es warscheinlich zu kompliziert!
Buebchen

Dieser Beitrag wurde am 13.02.2012 um 13:12 Uhr von Buebchen editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
13.02.2012, 13:27 Uhr
Guido
Default Group and Edit
Avatar von Guido

Ich habe auch so ein Problem. Eproms sind verlötet und ich will die Inhalte zu BackUp-Zwecken sichern. Einfach die Eproms mit einem "IC-Greifer" kontaktieren wird wohl an der übrigen Schaltung scheitern. (oder?)

Auslöten wird zum Geduldsspiel, eng gepackte Platine und sehr enge Lötaugen/Bohrungen. Das wird ohne abgerissene Leiterbahnen nicht ausgehen.

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.

Dieser Beitrag wurde am 13.02.2012 um 13:27 Uhr von Guido editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
13.02.2012, 13:30 Uhr
Rüdiger
Administrator



Zitat:
Guido schrieb
Einfach die Eproms mit einem "IC-Greifer" kontaktieren wird wohl an der übrigen Schaltung scheitern. (oder?)

Nö, der Weg ist schon richtig:
a) Schaltung normal mit Spannung versorgen
b) BUSRQ auf Masse legen
c) Mit einem Adapter auf dem betreffenden ROM die Daten auslesen.

Die meiste Erfahrung damit hat "DL", ich glaube auf seiner Website gibt's dazu auch eine Anleitung.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
13.02.2012, 13:32 Uhr
Buebchen



@Rüdiger
Hallo!
Dabei schaltest Du aber Ausgänge der Schaltung auf der auszulesenden Leiterplatte gegen Ausgänge des EPROMMERs und dann rauchts!
Buebchen
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
13.02.2012, 13:57 Uhr
rm2
Default Group and Edit
Avatar von rm2

hallo an alle,

die Schaltpläne der Leiterplatten sind unbekannt.

Aber hier einige Beispiele:

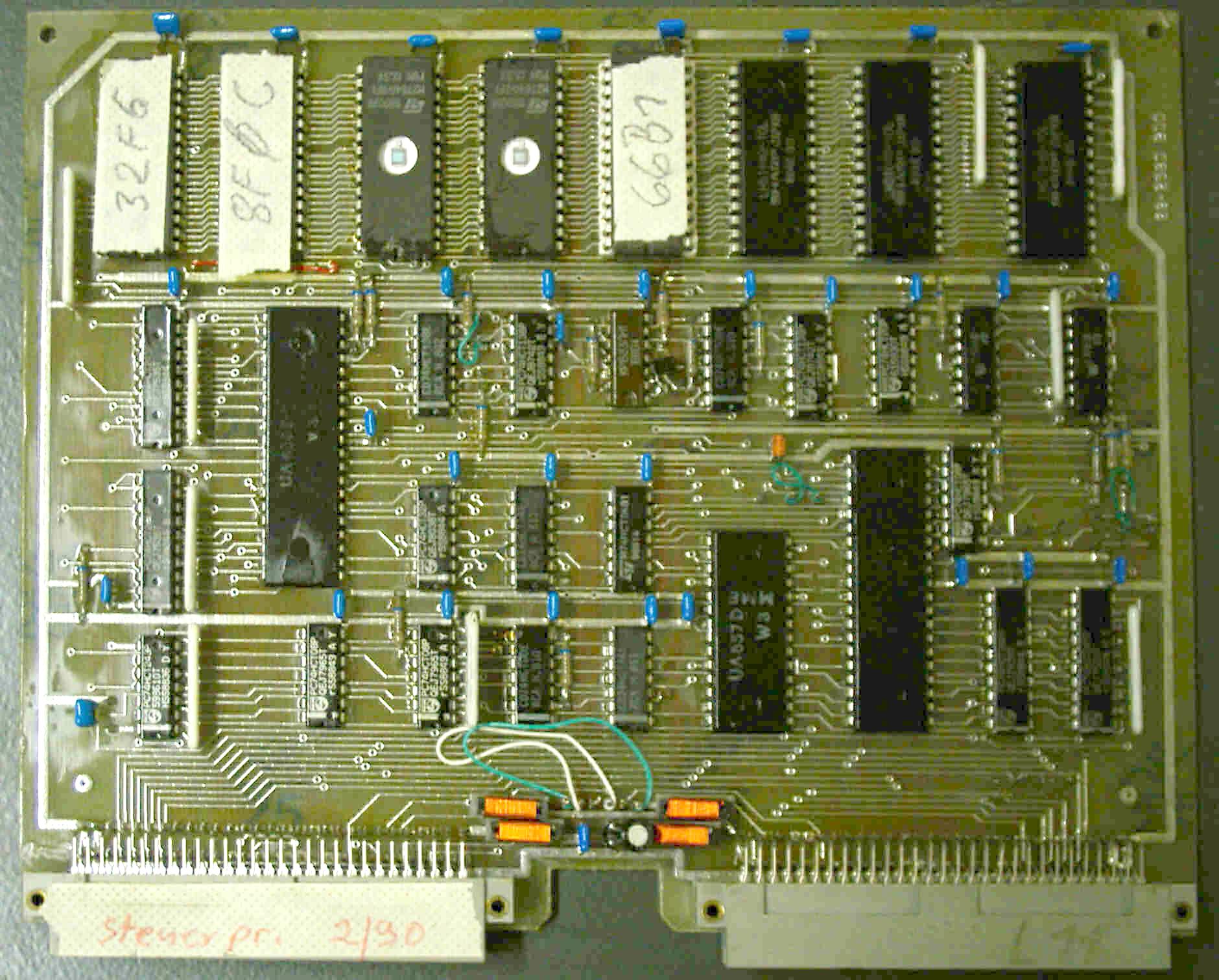

062-8450


28-2580-1


czj_360456-644


czj_371644-922


czj_381501-061

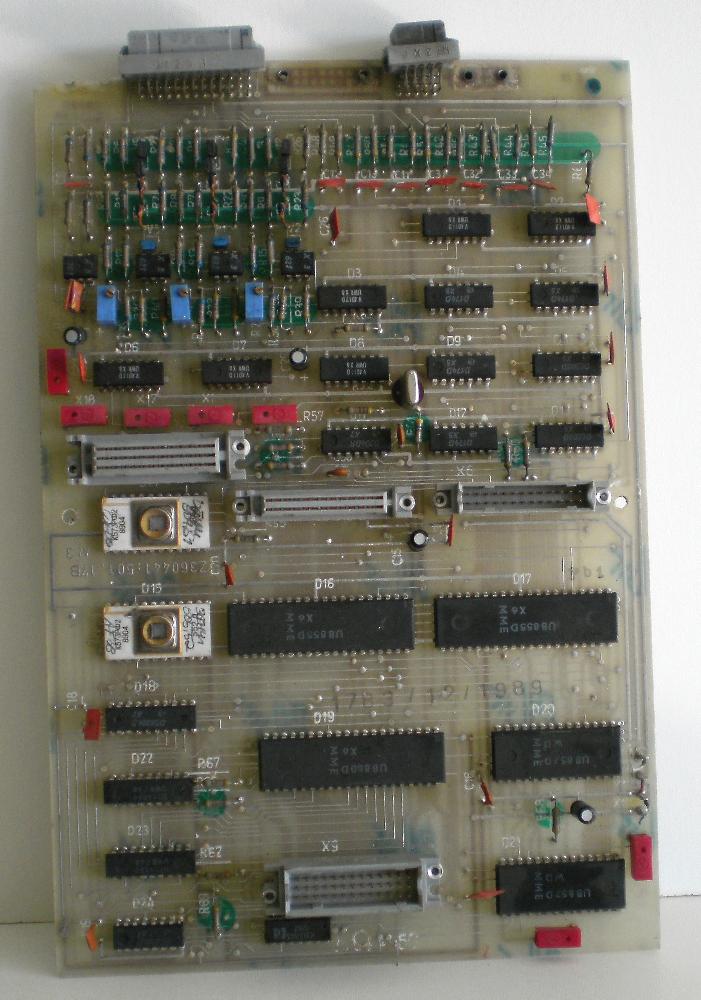

czj_360441-501
