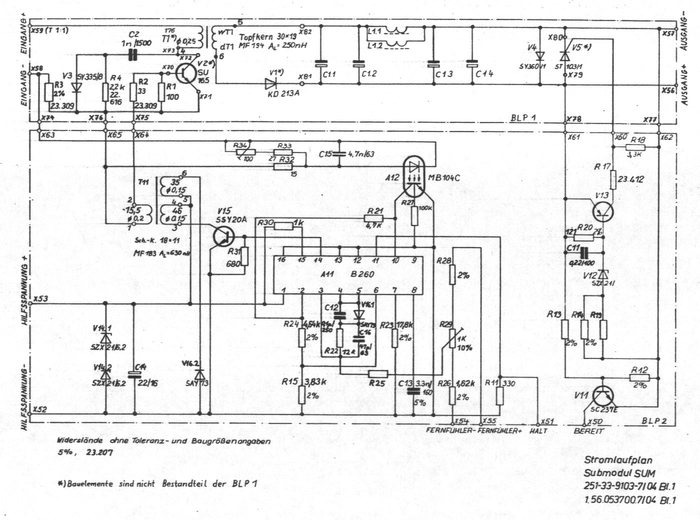

Ich brauche mal Hilfe beim Umbau eines Netzteils. Hier der Original-Schaltplan: X58/X59 ist der Eingang 280V- (vom Primärgleichrichter). X56/X57 ist der Ausgang 12V/2A. X52/X53 ist der Eingang für eine Hilfsspannung 12V-.
Letztere würde ich gern intern abwickeln. Der erste Schritt ist einfach: X56 mit X52 verbinden, eine Diode von X57 nach X53. Aber wie den Startvorgang realisieren, ohne die Netztrennung zu verlieren? Ein Widerstand von X59 nach X53 ist sicher keine gute Idee... -- Kernel panic: Out of swap space.
Du meinst doch wohl X57 mit X52 (Masse) und X56 mit X53 (B+) verbinden!!?? Ansonsten würd ich noch den Fernfühler X54 an X57, X55 an X56 und HALT auch an X57 hängen (bzw. R11 brücken). Dann müsste das Ding meiner Meinung nach eigentlich laufen
Bei Halt bin ich mir aber nicht 100 pro sicher!
Huch! Denkfehler - bin vom Schaltkreis ausgegangen und nicht von der Schaltung...
Einfach nicht ignorieren!Dieser Beitrag wurde am 10.12.2007 um 17:12 Uhr von Vortex editiert.
Ja nee, die Hütte schwingt doch garnicht an, da 280V DC am Eingang sind. Höchstens man gibt dann kurz Starthilfe mit einem 9V-Block als Hilfsspannung.
Am sinnigsten wärs die 12V- permanent aus den 280V abzuleiten um die galvanische Trennung bei 12V+ zu behalten, aber ob da ein einfacher Spannungsteiler (2 Widerstände) genügt?Dieser Beitrag wurde am 09.12.2007 um 22:39 Uhr von kaiOr editiert.
Vielleicht bringt Dich ja ein Blick in den folgenden Link weiter, insbesondere in den Pkt. 13.1.2 weiter:Hilfsspannungserzeugung
Das HB ist jedenfalls spitze! -- Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)Dieser Beitrag wurde am 10.12.2007 um 09:38 Uhr von Deff editiert.
Denkfehler - bin vom Schaltkreis ausgegangen und nicht von der Schaltung...
