Hallo an alle,
wir (RECHENWERK) brauchen Hilfe bei einer unbekannten DDR-SPS. Es gibt bis jetzt
keine Doku über das System.
Bisher bekannt:
- 0000H bis 17FFH System-EPROMs
- 1800H bis 1FFFH System-RAM
- 2000H bis xxxxH Anwender-RAM
- xxxxH bis yyyyH Anwender-SPS
- ISR-Sprungtabelle ab 1800H
- im EPROM, ab 167CH steht „Mech pro V2.0K“
- PIOs, CTC, SIO auf mindestens 2 LPs

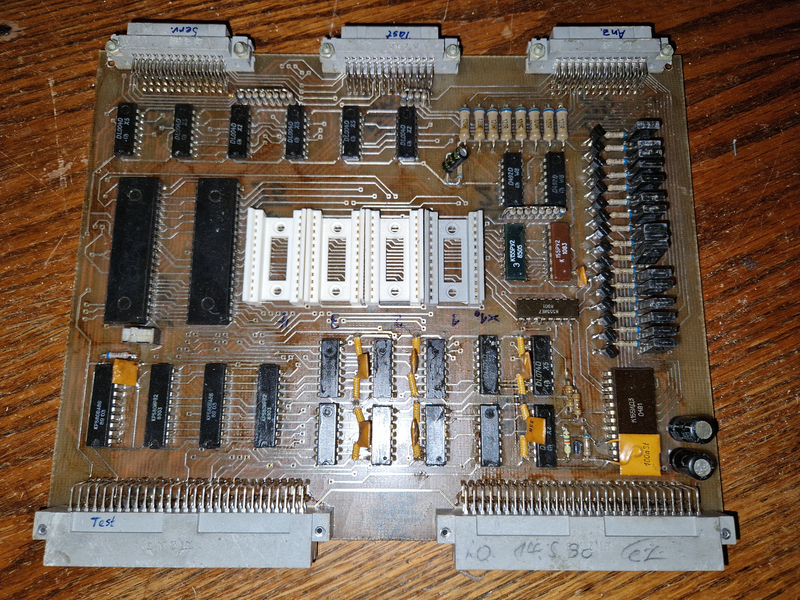

Bild der Anschluss-Karte:
http://www.K1520.com/robotron/Mech_pro_2-0.png
Bild der ZVE-Karte kommt noch.

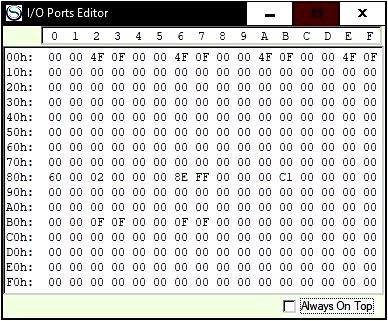

Analyse IO-Ports:
http://www.K1520.com/robotron/VI_05_IO.jpg

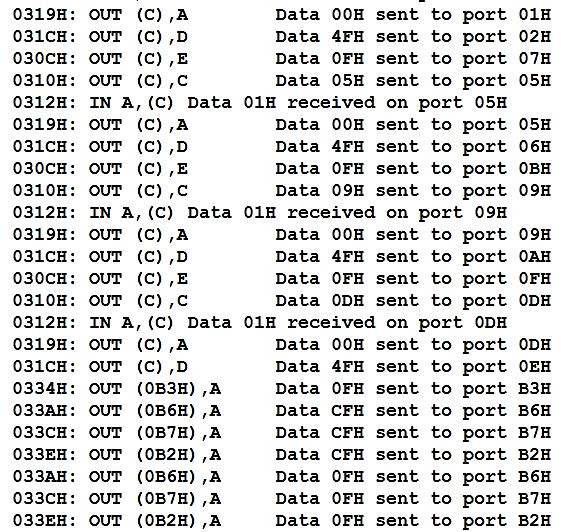

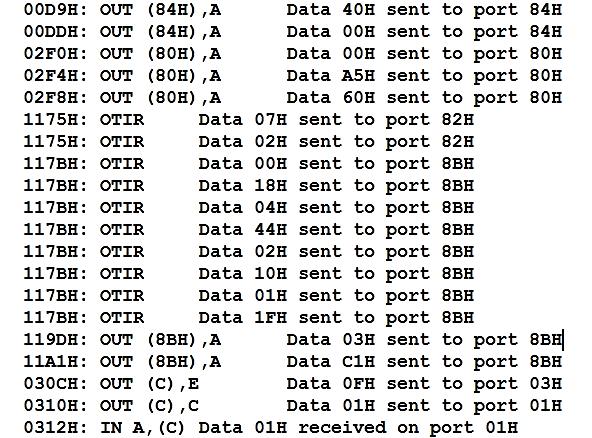

Mögliches SIO-INIT:
http://www.K1520.com/robotron/VI_05_IO-INIT1.jpg
http://www.K1520.com/robotron/VI_05_IO-INIT2.jpg
Wer kann hilfreiche Angaben machen?
mfg ralph
--
.
