Hallo an alle,
beim RAM-Test der 045-8530 bin ich auf unterschiedliche Konfigurationen
der Wickelbrücken gestoßen
1. Bankzuordnung (X3:64 bis 71)
- Bank 2 aktiv auch bei Ansteuerung Bank3 Bereich 8000-BFFFH nie auf der Karte
- bunte Zuordnung der Bänke 1 bis 4
2. unterschiedliche /MEMDIx Konfiguration
3. unterschiedliche OUT (0A8H),A Konfiguration
4. unterschiedlich ausgeblendete Adressen
- F800H, 6800H auch bei Brücke 72-73
- 1K oder 2K (Brücke 01-20)
Wo waren so unterschiedliche Konfigurationen in der Anwendung? Leider ist
die Herkunft dieser Speicherkarten unbekannt.
Beispielbilder, Basis T8912 mit K2526 und K1520VGA (auf F800H,
Programm K15A_0310: Prüfung mit OUT (0A8H),00H, danach 02H (4000H - 7FFFH),
04H (8000H - BFFFH), 08H (C000H - F7FFH); danach gemischte Freischaltung
06H und 0CH; letzte Zeile 0EH wie im K8915-Programm

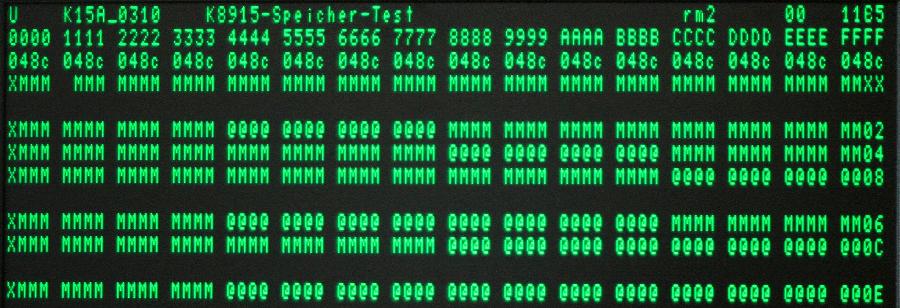

Test 4000H bis F7FFH
http://www.k1520.com/robotron/045-8530_98.jpg

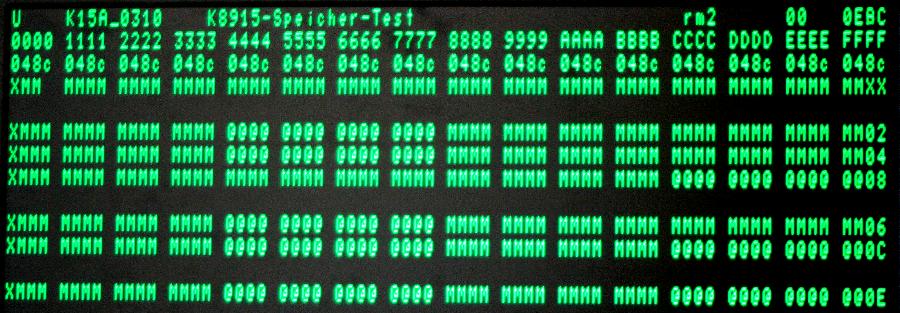

Test 4000H bis F7FFH, 04H: (8000H bis BFFFH) ist ab 4000H aktiv
http://www.k1520.com/robotron/045-8530_83.jpg
Bereich F800H - FFFFH ausgeblendet
Wo ist diese Konfiguration im Einsatz?

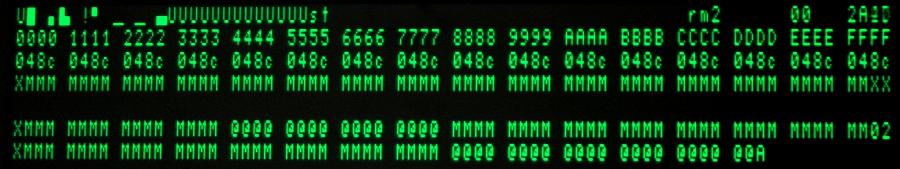

Test 4000H bis F7FFH, 04H: (8000H bis BFFFH): Abbruch im Block CDxxH
http://www.k1520.com/robotron/045-8530_64.jpg

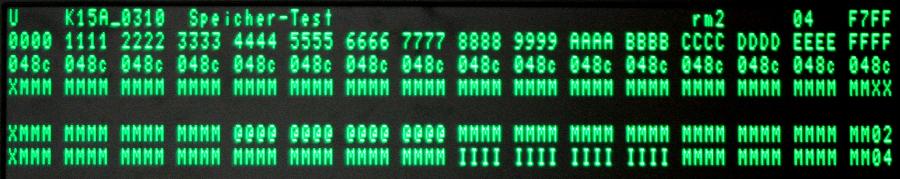

Test 4000H bis F7FFH, 04H: (8000H bis BFFFH): Bank 2 nicht /MEMDI-aktiv
http://www.k1520.com/robotron/045-8530_72.jpg
mfg ralph
--
.
