Heute, 17:57 Uhr
GlueLogic
|
In RFE 1985/4 wurde ein Nachtrag zum ursprünglichen Artikel über den BCS 3 veröffentlicht, in dem auf einige Fehler im Schaltplan und im PCB-Layout aus RFE 1985/1 hingewiesen wurde. (Der Schaltplan und der Nachtrag sind in diesem PDF enthalten).

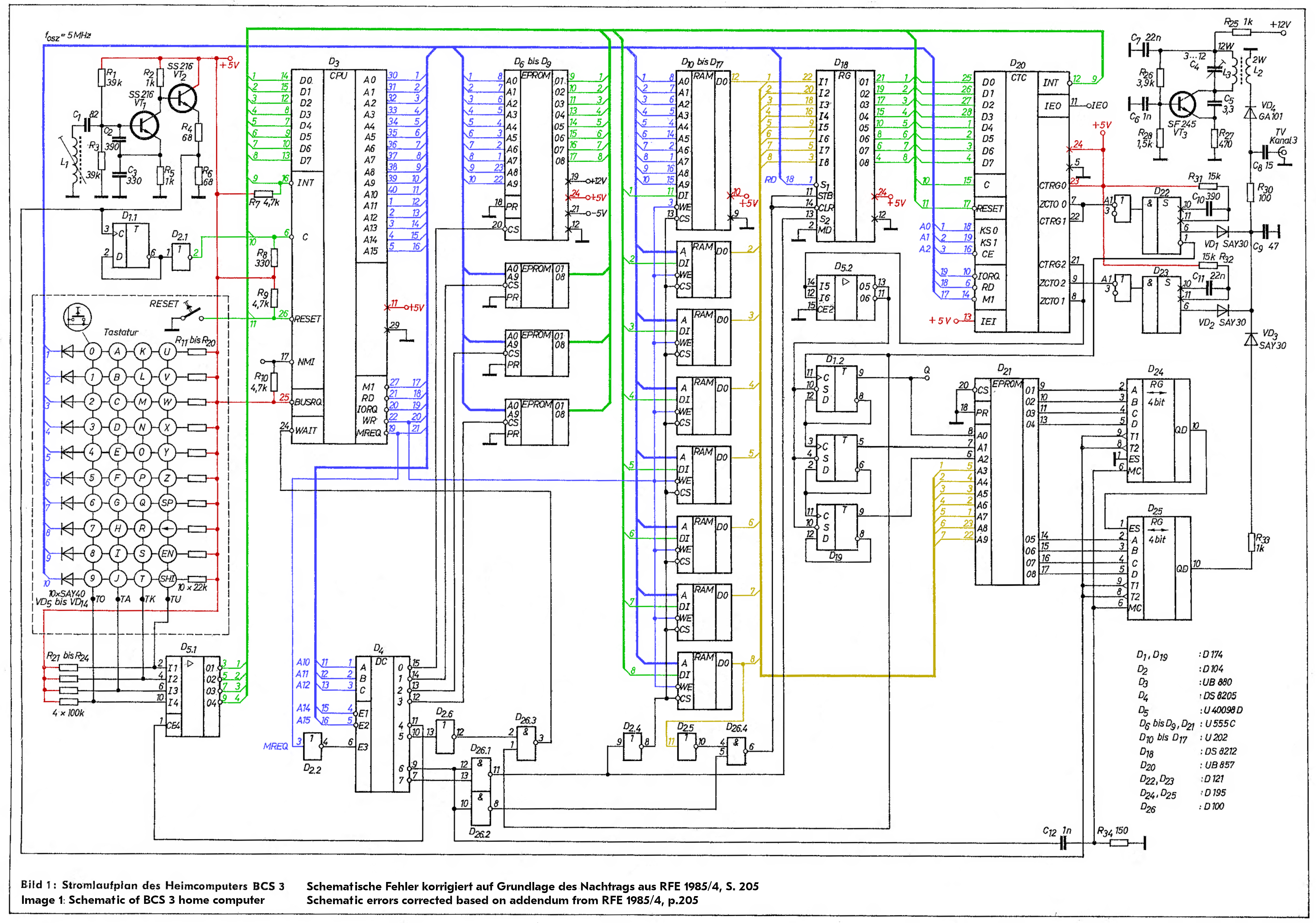

Ich arbeite derzeit an einer Nachbildung des BCS 3 und habe daher einen modifizierten Schaltplan erstellt, der die Korrekturen aus RFE 1985/4 enthält.
Der modifizierte Schaltplan kann hier heruntergeladen werden.
Fehler im ursprünglichen Schaltplan von 1985/1:
- Pin 29 und Pin 11 von D3 sind vertauscht
- Pin 26 (/RESET) von D3 muß über Leitung 11 mit Pin 17 von D20 verbunden sein
- Pin 10 von D26.2 muß mit Pin 9 von D4 statt mit Pin 11 von D4 verbunden sein
- Pin 11 von D1.2 muß mit Pin 1 von D22 statt mit Pin 1 von D23 verbunden sein
Außerdem bin ich auf der Suche nach einem guten Online-Archiv für BCS 3-Programme. Bitte lassen Sie mich wissen, wenn es ein solches gibt.
Falls es noch kein solches Archiv gibt, Sie aber über eine Sammlung von Software verfügen, lassen Sie es mich bitte wissen! Ich kann auf meiner Website ein Software-Archiv einrichten.
--
Ich bin ein Elektronik-Bastler, dessen Projekte sich hauptsächlich um 8-Bit-Computer drehen.
Wenn Sie nach etwas zum Bauen suchen, schauen Sie sich meine Website an! alex-j-lowry.github.io
Dieser Beitrag wurde am 09.09.2025 um 18:18 Uhr von GlueLogic editiert. |
