000
11.07.2025, 20:13 Uhr
octron03blue

Hallo Zusammen,

ich hab hier eine scheinbar defekte K2526 auf dem Tisch.
Meine Frage:
Wenn ich die Karte außerhalb des Einschubrahmens nur an eine 5V Stromversorgung anschließe, muss dann Leben auf Adress- und Datenbus nachweisbar sein oder braucht es eine weitere Aussenbeschaltung damit die Prozessoren anlaufen ?
Die Taktversorgung läuft und ist an den Pins 6 der beiden U880 nachweisbar.
Stromaufnahme liegt bei ca. 1,5A und ist entsprechend der Doku im Rahmen.

Gruß Frank

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
12.07.2025, 10:23 Uhr
Rüdiger
Administrator

Zitat:

octron03blue schrieb
Wenn ich die Karte außerhalb des Einschubrahmens nur an eine 5V Stromversorgung anschließe,

...dann zerschießt Du den EPROM. Der mag es gar nicht, wenn seine -5V fehlen.
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
12.07.2025, 10:38 Uhr
octron03blue

Da ist ein ROM U505 drauf, der braucht nur die +5V

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
12.07.2025, 10:57 Uhr
Rolly2

Hallo Frank,
da muss auf den Adress- und Datenleitungen "Leben" sein. Sonst ist da etwas faul.
Das muss auch ohne Bootrom so sein!

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
12.07.2025, 21:02 Uhr
octron03blue

Danke Andreas, dann werd ich mal weitersuchen.

Viele Grüße
Frank

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
13.07.2025, 18:43 Uhr
octron03blue

Erkenntnis bisher:

Es braucht zusätzlich eine externe Reset-Beschaltung (Reset-Impuls) damit die Prozessoren anlaufen. Ohne kommt kein „Leben“ auf den Adress- und Datenbus.
Auf der Platine befindet sich keine Reset-Erzeugung. Der Impuls kommt im A5120 aus der Ablaufsteuerung des Netzteils.

Gruß Frank

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
13.07.2025, 19:19 Uhr
Rolly2

Ja, das ist richtig. Die hat keinen "POWER-ON-RESET". Beim zuschalten der 5V sollte aber die CPU an Adresse 0000h anfangen, ist zumindest bei mir so. Und dann läuft sie auch ohne externen "RESET".

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
13.07.2025, 21:55 Uhr
octron03blue

Bei meiner keine Chance ohne einen Reset von außen.
Aber die Karte funktioniert auch noch nicht im Zusammenspiel mit einem A5120 Kartensatz.
Vielleicht ist da der Unterschied begründet.
Ich werde weitersuchen.

Gruß Frank

Dieser Beitrag wurde am 14.07.2025 um 16:02 Uhr von octron03blue editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
29.04.2026, 15:59 Uhr
DL
Default Group and Edit

Ich kapere mir mal den Beitrag...
Hab hier auch eine defekte K2526, mit Holgers RAM-Test läuft die fehlerfrei, mit einer kleinen Programmschleife und externen BUSAK schaltet auch CPU1/2 um.
Mit dem originalen ROM löscht es nur den Bildspeicher und mehr passiert nicht.

Hat zufällig schon mal jemand irgendwelche Testroutinen für die ZRE geschrieben?

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
29.04.2026, 16:09 Uhr
Rüdiger
Administrator

Zitat:

DL schrieb
Mit dem originalen ROM löscht es nur den Bildspeicher und mehr passiert nicht.

Wieso löscht der ROM den Bildspeicher? Soll er doch gar nicht...
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
29.04.2026, 16:12 Uhr
DL
Default Group and Edit

vermutlich weil ihn irgendetwas ins Nirvana schickt...

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
29.04.2026, 21:16 Uhr
ambrosius

Wenn sie mit dem RAM-Test, aber nicht mit dem originalen Boot-ROM läuft, könnte die Abschaltung des Boot-ROMs evtl. nicht funktionieren. Der Boot-ROM lädt einen gefundenen Boot-Sektor von Diskette in den RAM und wird dann abgeschaltet.
--
viele Grüße
Holger

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
30.04.2026, 16:09 Uhr
DL
Default Group and Edit

ja, das kann vieles sein ....

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
30.04.2026, 18:07 Uhr
rm2
Default Group and Edit

Hallo Frank,

kannst Du mir bitte den ROM-Inhalt schicken?

Ich teste gegenwärtig für das RW die K2521, K2526 und die vielen RAM-LPs.
Für K2526-Test verwende ich im T8912 (keine Koppelbus-Verbindungen) die
Konfiguration K1520VGA (mit RW-Freigabe, F800H) und K2526 mit EPROM EB6_0212
(Einzel-Intensiv-Bittest 1x U555; ursprünglich für K2526 entwickelt).

Es zeigt ich das einige K2526 in Zeile 4 des Tests entweder „O“ oder „M“
ausgeben. Ursache noch unbekannt, bisher keine Beeinträchtigung gefunden.
Für PIO- und CTC-Test muss ein anderer U555 gesteckt werden (wird gegenwärtig
für den T8912 mit T8912-LED-LP entwickelt). Der Rest der K2526-Prüfung
geschieht im K8924.

Ein ähnliches Vorgehen gibt es für die K2521-LPs.

mfg ralph
PS
Programm:
https://www.K1520.com/robotron/EB6_02-12.bin
Kurzbeschreibung:
https://www.K1520.com/robotron/EB6_H-L-Test.txt
Fehlerzuordnung Zeile 4:
https://www.K1520.com/robotron/ERT-FEH.jpg

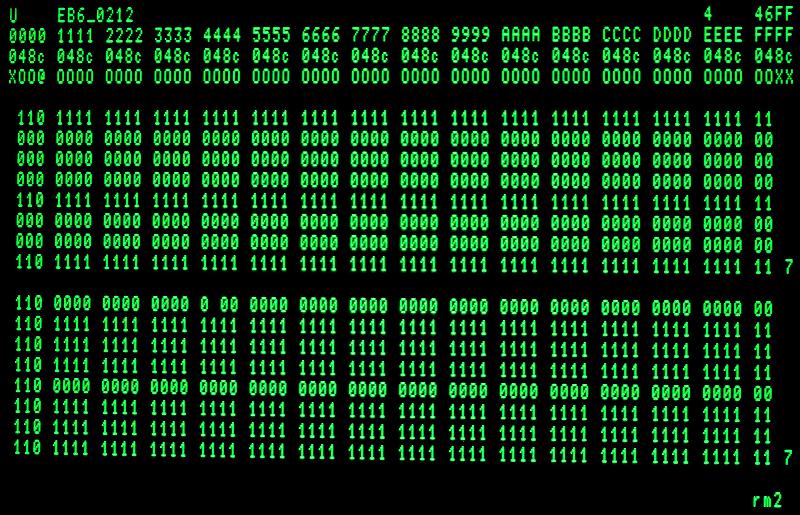

Testbild einer K2521 auch mit "O" in Zeile 4:
https://www.K1520.com/robotron/EB6_0212_4.jpg
4. Zeile: Byte-test
ab 6. Zeile Einzel-Bit-Test Bitx=1
nächster Block Einzel-Bit-Test Bitx=0

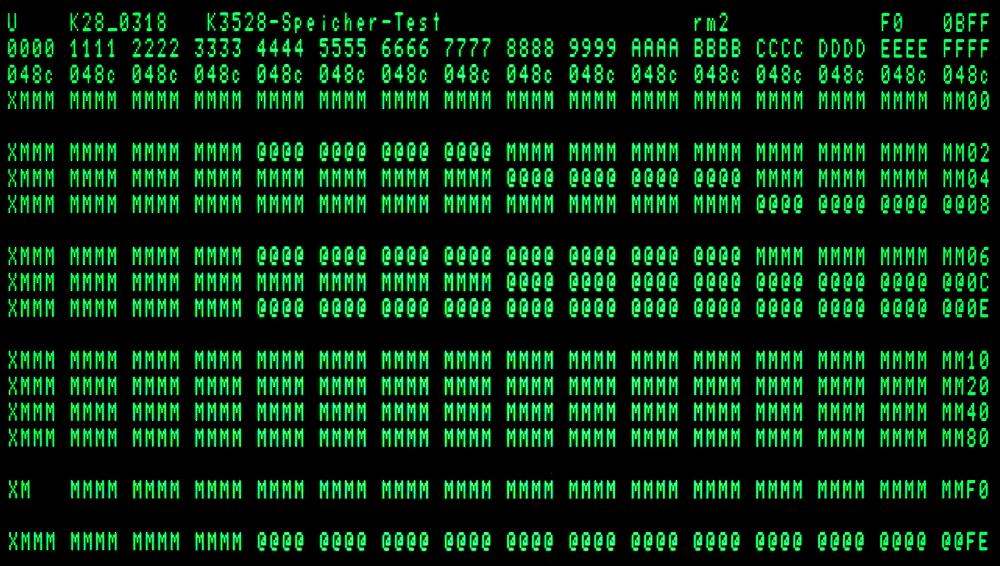

K2526 (Programm K28_0318) + K3528 im Test
https://www.K1520.com/robotron/K28_0318_9.jpg

K2526 (Programm K15A_0310) + K3528 mit merkwürdiger Bank-config
https://www.K1520.com/robotron/045-8530_83.jpg
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 30.04.2026 um 22:05 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
30.04.2026, 20:04 Uhr
Rolly2

Was ist denn ein T8912? Hat das was mit einer Treppe zu tun?

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

015
30.04.2026, 21:52 Uhr
rm2
Default Group and Edit

Hallo Andreas,

der T8912 ist ein für den Testbetrieb modifizierter K8912,
der T8924 ist ein für den Testbetrieb modifizierter K8924.
Beide hatte ich in Garitz mit.

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

016
01.05.2026, 10:08 Uhr
DL
Default Group and Edit

Zitat:

rm2 schrieb
....muss ein anderer U555 gesteckt werden ...

Nix anderen stecken, wird live programmiert

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen
