Hallo,
der andere Fred war ja schon arg lang, deshalb mach ich mal einen neuen auf.

Heute habe ich Kupplungsadapter und Umkehrring erhalten. Mit dem Kupplungsadapter kann man andere Objektive "verkehrtherum" vorne an das Objektiv schrauben. Mit dem Umkehrring dagegen gleich verkehrherum ans Kameragehäuse. Ums gleich zu sagen, die erste Version bringt fast nichts, der Umkehrring dagegen ist genial!

Ich habe zunächst ein altes Objektiv von Porst, das ich mal irgendwo vom Flohmarkt mitgenommen habe, angeschraubt, das war schon gut. Dann das originale der Sony, das war der berühmte "Aha-effekt".

Hier wieder einige Fotos:


Das ist der wohl erste LED-Typ den der "Arbeiter-und-Bauern-Staat" in Serie produziert hat. Davon habe ich noch etliche, taugen aber überhaupt nix. Wie deutlich zu sehen, bildeten sich bei geringster Belastung der Anschlüsse sofort Haarrisse. Der Bonddraht war fix abgerissen, die Mehrheit meiner Exemplare ist hinüber (obwohl nie eingebaut). Die Leuchtkraft war auch weniger als bescheiden.

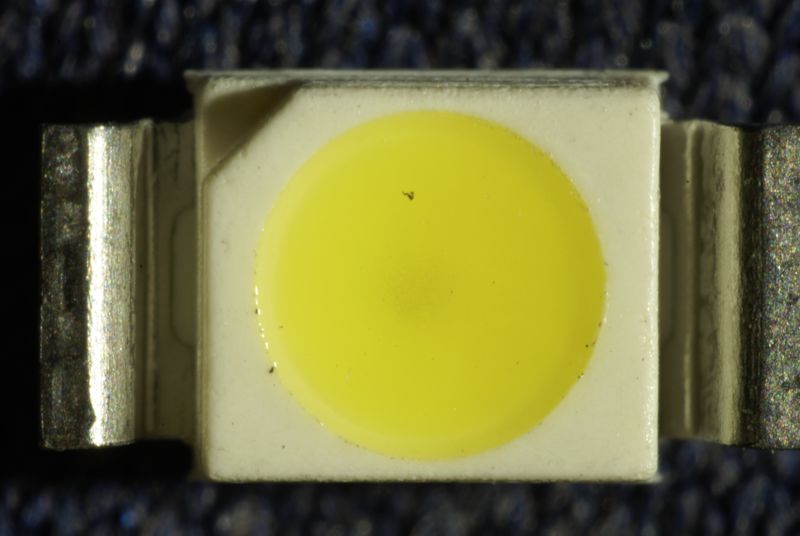

Ansicht von vorne, diese leuchtet mit voller Kraft... Sind auch schon Haarrisse zu sehen, hier zur Abwechslung mal im Kreis.


Hier der Einblick in eine DDR-Fototransistor. Da meine LED-Ringleuchte noch nicht fertig ist, ist da kaum Licht rein zu bekommen. Der Chip ist aber gut zu sehen.

Dann habe ich mal meinen Card-Reader zerlegt und fotofiert.


Die komplette Platine aus ca. 10cm Abstand mit Normalobjektiv.


Eine der LEDs links oben.

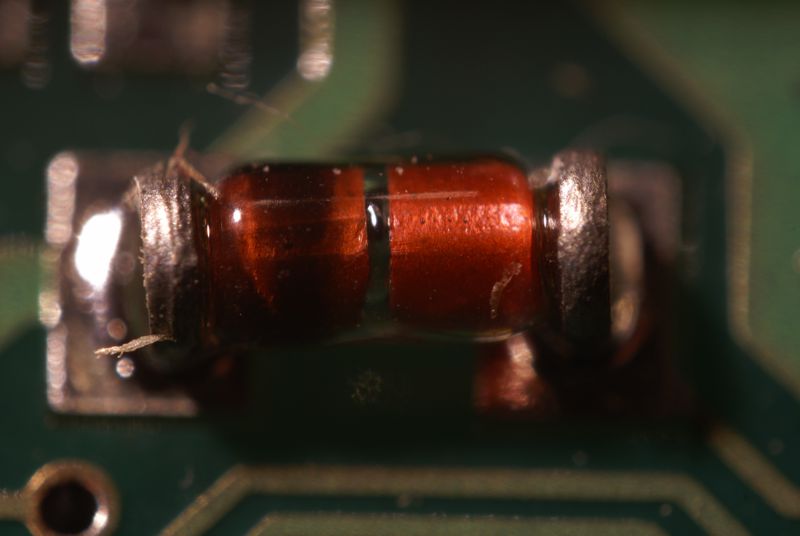

Eine normale 1148 Diode. Hier absichtlich mit voll geöffneter Blende und kurzer Belichtung, gibt kaum Tiefenschärfe.


Hier max. abgeblendet und Belichtungszeit raufgesetzt (ca. 16Sekunden)
Tiefenschärfe reicht jetzt bis auf die Platine.


Ausschnitt der Prozessorbeine. Handlötung wäre hier schon problematisch (0,6mm Abstand)

Fazit: Das mitgelieferte Kit-Objektiv (Sony 3.5-5.6/18-77) ind Reversstellung (auch Retrostellung genannt) eignet sich sehr gut für Fotos von Platinen, selbst extreme SMD-Orgien sind darstellbar.
