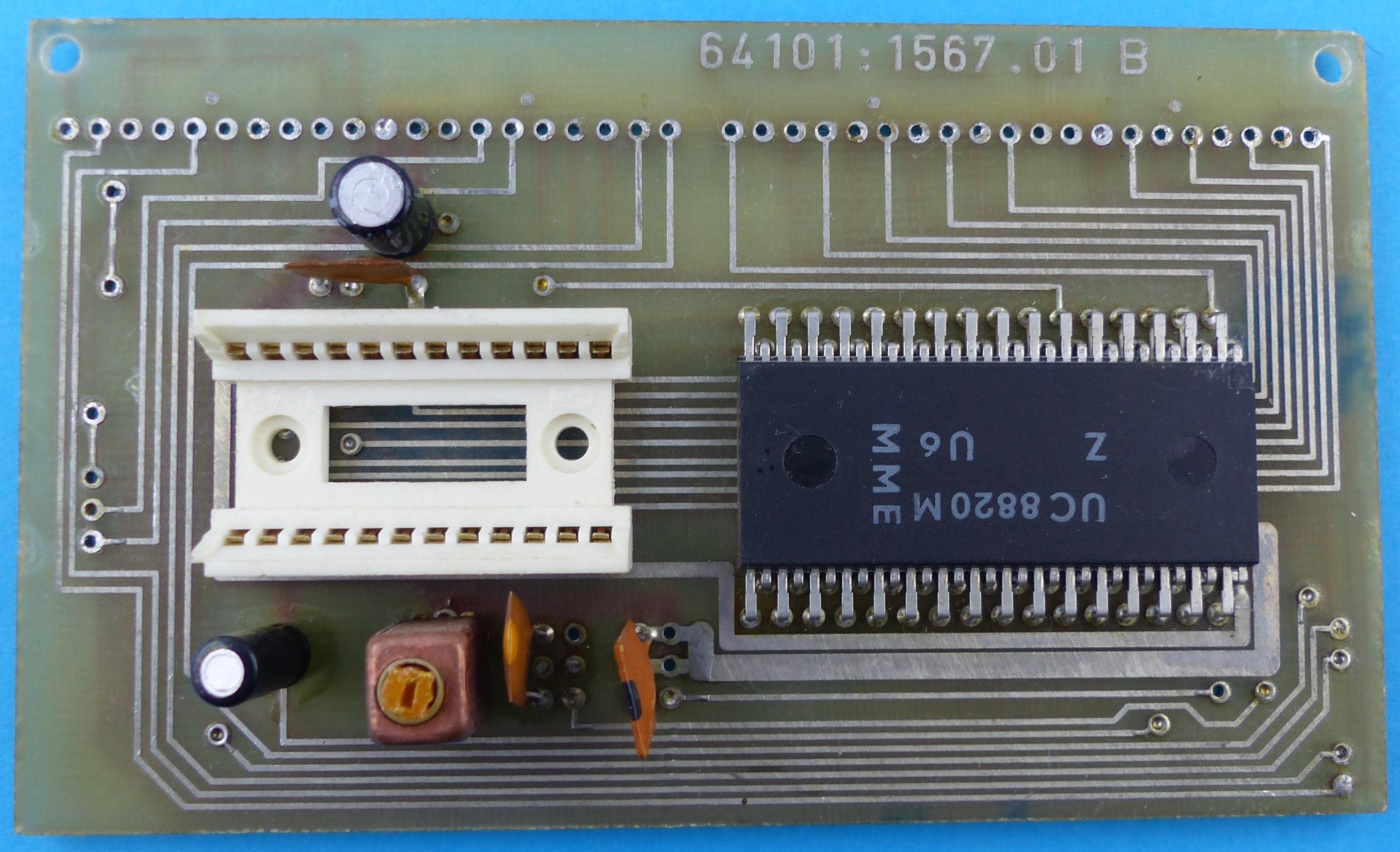

Ich habe hier einige mir bisher unbekannte Platinen bekommen.
Mal mit UB8820, mal mit UC8820 bestückt und ROM (keiner drauf).
Zur Takterzegung wurde ein Minifilter benutzt. An den Anschlüssen war ein Stück "Hosenträger" angelötet
Nr der Platine 64101:1567.01 (B bzw. L)
Zu welchem Betrieb passt der Nummernkreis ? Wo gehörte die rein ?
https://www.karsten-jobst.de/images/64101.1567.01.JPG
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
(fast) alle DDR-Schaltkreise und viele Transistoren
Elektronikarchäologie, MC80, K1520

Dieser Beitrag wurde am 14.02.2023 um 14:54 Uhr von karsten editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
14.02.2023, 15:29 Uhr
Rüdiger
Administrator
Avatar von Rüdiger

Die Nomenklatur von Zeiss sieht so ähnlich aus.
https://www.robotrontechnik.de/index.htm?/html/standards/benennung_zeiss.htm
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
14.02.2023, 23:07 Uhr
MEGGA



Hallo in die Runde
Das ist keine übliche Zeiss-Nummer, denn die bestünde aus 6:3:2 Stellen.
Die unbestückte LP wäre .17.
17 B = Bestückungsseite
17 L = Leiterseite
Es folgt ggf. ÄZ01, ÄZ02 ... = Änderungszustand (Versionsnummer) des Layouts.
21 wäre die :17 mit Siebdruck.
25 die bestückte LP ohne montierte Teile.
Kämen noch Montageteile, Kühlkörper mit Bauteilen oä), dann üblich :27.

Man muss manchmal schon nachdenken.
Lange her.

Schönen Abend
Grüße aus SLF
Volkmar
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
18.02.2023, 17:39 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
karsten schrieb
Zu welchem Betrieb passt der Nummernkreis ? Wo gehörte die rein ?



Vielleicht wäre das ein guter Anlass, eine Übersicht über die Benennungen von DDR-Leiterplatten aufzubauen.
Kommt drauf an, wie breit das Interesse an sowas ist...
--
