15.11.2022, 10:55 Uhr
Bert



Hallo Forum,

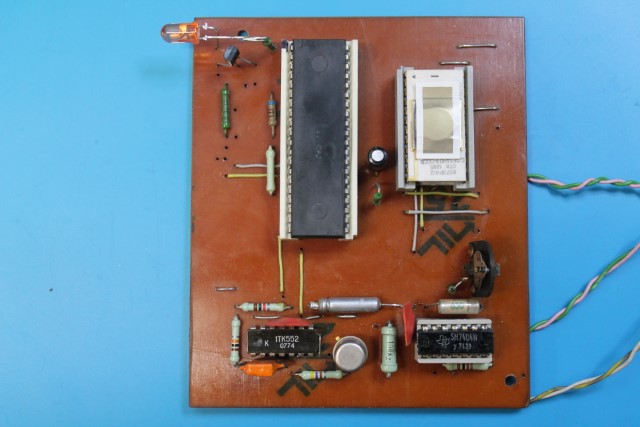

weil mich interessiert, wie die Melodieklingel aus dem Funkamateur 4/86 mit den inzwischen aufgetauchten verschiedenen EPROM-Varianten klingt, würde ich gern ein Exemplar aufbauen.

So würde das Ganze ungefähr aussehen:


Die einzige optionale Erweiterung ist der Optokoppler zur galvanischen Trennung und Anpassungen bei Bauelementwerten bzw. Baugrößen an die vorhandenen Lagerbestände.


Wäre denn noch jemand an einer Leiterplatte interessiert?
Oder gar an einem Bausatz?

Wenn ja, dann bitte ich das hier kundzutun :-)


Und ich möchte bitte keine Diskussion darüber, ob man nicht auch gleich einen U2764 mit Umschalter einbaut, oder die Erzeugung von subharmonischen Tönen. Wer das will, greift zu Melo 4 oder Melo 5 oder modifiziert sich das Projekt (demnächst auf github).


Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
15.11.2022, 11:29 Uhr
Deff

Avatar von Deff

Da es nicht unter Deinen Versuch einer Diskussionseinschränkung fällt:
..und weshalb nimmst Du nicht einen SD33x für die NF-Ausgabe?

Bitte nicht missverstehen, Bert, aber ich nehme Deinen Beitrag zum Anlaß, meine zur Jahresmitte bereits getätigte Arbeit an diesem Projekt mal vorzustellen!


Ingo
--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 15.11.2022 um 11:54 Uhr von Deff editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
15.11.2022, 15:53 Uhr
Steffen

Avatar von Steffen

Hi,

zum basteln, Logisch. Bin dabei, LP oder Bausatz.

Gruss, Steffen
--
Wer anderen eine Bratwurst brät, hat ein Bratwurstbratgerät...

"... sehr dunkel die andere Seite sie ist...."
"Halt's Maul Joda und iss deinen Toast!!!"
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
15.11.2022, 16:40 Uhr
peter_b



Hallo Bert,
ich bin hier vielleicht der einzige im Forum, der noch keine Melodieklingel hat. ;-)
Also eine LP für mich. Bausatz würde ich auch nehmen, wenn es ihn gibt.
Viele Grüße - Peter
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
15.11.2022, 16:42 Uhr
ralle



Ich auch.

Kann man sich noch sowas zum Wecken des ganzen Wohnblocks dazu stellen? https://www.hifonics-store.de/Verstaerker/
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
15.11.2022, 19:05 Uhr
octron03blue



Ich bin auch dabei.
Gruß Frank
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
15.11.2022, 19:26 Uhr
Toni Taste



Ich auch.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
15.11.2022, 20:02 Uhr
madu55



Hallo Bert
Ich würde gern einen Bausatz nehmen.

Gruß Gottfried
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
16.11.2022, 11:16 Uhr
T5000

Avatar von T5000

Ich bitte auch
--
Polyplay ESC2 Bauform4,K8924,EC1834,KC85/3-5,KC87,KC-Compact,Lada 21011,PC1715,PC1715W,A5105,CM1910,LC-80
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
16.11.2022, 13:08 Uhr
sylvi



Hallo,
ich möchte auch bitte eine Platine.
Danke!
lg.
sylvi
--
Meine Uhr ist eingeschlafen
Ich hänge lose in der Zeit
Ein Sturm hat mich hinausgetrieben
Auf das Meer der Ewigkeit
Asyl im Paradies, Silly
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
16.11.2022, 13:32 Uhr
Bert



Hier sind jetzt die Projektdateien hinterlegt:
https://github.com/boert/Melodieklingel

Außerdem habe ich schon mal 20 Leiterplatten in Auftrag gegeben.
Ich melde mich spätestens wieder, wenn der erste Aufbau funktioniert (oder auch nicht).

Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
16.11.2022, 14:37 Uhr
Frieder



Hallo Bert,

ich würde gern eine Leiterplatte nehmen.

Danke und viele Grüße,
Frieder
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
16.11.2022, 18:39 Uhr
dragonfly45



Hallo,
für mich auch bitte eine LP.

Viele Grüße
Dietmar
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
16.11.2022, 20:11 Uhr
Buebchen



Hallo,
Hier:
https://buebchen.jimdofree.com/8-bit-selbstbau-8-bit-diy/u880melodieklingel-z80-doorbell/
Könnt ihr lesen was bei einer Originalen Melo 4 bei Verwendung in einem Einfamilienhaus passiert, wenn ein Blitz in der Nähe einschlägt. Das Layout war nicht für solche Belastung geroutet. Deshalb habe ich das Layout der Melo 5 gemacht. Der Vorgänger eine neu geroutete Melo 4 hat einen Blitzeinschlag überlebt, nur der Optokoppler war verbrannt. Das sollte bei der Melo 5 auch nicht mehr auftreten. Ausser wenn der Blitz direkt in die Klingelleitung einschlägt.
Etwas Überlegung sollte beim Entwurf der Leiterplatte für solch ein Projekt schon investiert werden. Das Layout der Melo 4 ist dort als Sprint Layout Datei frei herunter zu laden.
Wolfgang

Dieser Beitrag wurde am 16.11.2022 um 20:12 Uhr von Buebchen editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
25.11.2022, 17:42 Uhr
Bert



Kurzes Update - die Platinen sind eingetroffen:


Mal sehen ob ich dieses Wochenende zum Bestücken & Testen komme.
Erst wenn der Test erfolgreich ist, verschicke ich an alle Besteller eine Nachricht.

Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
30.11.2022, 10:25 Uhr
Bert



So. Eine gute und eine schlechte Nachricht:

Die Gute zuerst:
Die Melodieklingel spielt und klingt auch mit dem Original-ROM gar nicht mal schlecht (bisher hab ich nur den einen ROM ausprobiert).

Und nun die schlechte Nachricht:
Es sind zwei kleine Fehler drauf:

1. Der Kondensator C1 muß einen Wert von 470 pF haben. Sowas passiert, wenn man im Schaltplan die Einheiten nicht mit dranschreibt. Ich war davon ausgegangen, das es nF sind...

2. Ich habe am Optokoppler die Anschlüsse 5 und 6 vertauscht. Das läßt sich zum Glück leicht korrigieren, indem der Widerstand R101 schräg eingbaut wird und mit TP102 verbunden wird. Der Verbindungsdraht zu TP3 kommt dann in das freie Loch neben Pin 4 vom MB104.
Korrektur 2 ist nur relevant, wenn der Optokoppler genutzt werden soll.

Naja, das nächste Mal mache ich wieder vorher einen Prototypen...

Hier noch ein Bild von der Inbetriebnahme:


In den Unterlagen auf github sind die Korrekturen schon berücksichtigt.

Inzwischen sollten alle Interessenten eine eMail über das Forum erhalten haben.
Falls nicht, dann bitte nochmal bei mir melden.

Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
30.11.2022, 19:16 Uhr
ralle



Fehlt nur noch ein Melodie-Editor auf dem KC...
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
017
02.12.2022, 11:36 Uhr
GerdS



Hallo Bert,

wenn noch eine LP übrig, würde ich noch eine nehmen.

Gruß aus LE

Gerd
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
018
03.12.2022, 08:05 Uhr
Bert



Ich habe noch einen Test mit Hochspannung durchgeführt.
Zwischen den Eingängen TP100 bzw. TP101 und der umgebenden Massefläche wurde eine Hochspannung angelegt. Bei 3kV ist da noch kein messbarer Strom geflossen.
Ab ca. 3,7kV kam es zu hörbaren Überschlägen.

Damit dürften diese Eingänge zum Optokoppler nach Human-Body-Model 2 kV sicher aushalten.
https://en.wikipedia.org/wiki/Human-body_model
(Der Optokoppler MB104 ist mit 4,4kV Spitzenisolationsspannung spezifiziert.)

Für einen validen Blitzschutz muß man wesentlich mehr Aufwand treiben, da würden auch vergrößerte Abstände zur Massefläche nicht ausreichen:
https://de.wikipedia.org/wiki/Blitzschutz#Innerer_Blitzschutz

Solange die Klingel innerhalb von Gebäuden als Ersatz für die bisherige Klingel betrieben wird, sollte es keine besondere Gefährdung geben. Anders sieht es aus, wenn der Klingeltaster am Gartentor ist und die Leitung ins Haus 10m Länge oder mehr hat.
Dann würde ich einen Elektriker fragen, was man außer einer geschirmten und geerdeten Klingelleitung noch tun sollte, um zu verhindern, das über die Leitung eine Überspannung ins Haus kommt.

Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
019
03.12.2022, 08:06 Uhr
Bert




Zitat:
ralle schrieb
Fehlt nur noch ein Melodie-Editor auf dem KC...


Vielleicht funktioniert ja hc-orgel.zip noch:
https://hc-ddr.hucki.net/wiki/doku.php/elektronik/melodieklingel

Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
020
08.12.2022, 19:42 Uhr
Bert



wolle1945 hatte ja letztens noch ein paar Melodie-EPROMs gefunden.
Ich konnte die nun ausprobieren:


Die Inhalte - sind Dank der Zustimmung von Wolle - nun auch im github-Projekt zu finden.

Die Auswahl der Melodien entspricht im Wesentlichen den schon bekannten EPROMs, nur die Reihenfolge ist anders:

Paul_1.bin
71 Lieder, ähnlich zum Original aus dem FA, andere Reihenfolge, 2 kByte

Paul_2.bin
die ersten 29 Lieder von Paul_1.bin, 1 kByte

WeiLi.bin
11 Weihnachtslieder, 1 kByte


Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
021
24.12.2022, 13:31 Uhr
ralle



Die Platine schaut richtig gut aus. Ich muss mir nach dem Urlaub nur die Korrekturen zusammenstellen.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
022
24.12.2022, 13:47 Uhr
T5000

Avatar von T5000






Meine Melodieklingel funktioniert auch, mit dem Weihnachtseprom hab ich auch fix noch eine kleine Weihnachtsbastelei draus gemacht.

In dem Sinne, Frohe Weihnachten allen Forumsmitgliedern
--
Polyplay ESC2 Bauform4,K8924,EC1834,KC85/3-5,KC87,KC-Compact,Lada 21011,PC1715,PC1715W,A5105,CM1910,LC-80
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
023
24.12.2022, 14:26 Uhr
GerdS



Hallo,

meine Klingel funktioniert. Ich musste nur den 470p auf 270p für 2,45MHz verkleinern. Es liegt wahrscheinlich am DL... anstelle D... Am Besten mit dem Oszi kontrollieren, der Einstellbereich vom 100R ist nicht allzu groß. Es wird eher das Tastverhältnis geändert.
HC bzw. HCT teste ich mal in der Woche....



Gruß aus LE und ein Frohes und Gesundes Weihnachtsfest an alle

Gerd
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
024
25.12.2022, 19:02 Uhr
Bert



Einen DL statt D am Oszillator habe ich gar nicht erst probiert.
Für HC und HCT brauchst Du sicher auch wieder andere Werte am RC-Oszillator...

Ebenfalls frohe Weihnachten & Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
025
26.12.2022, 10:38 Uhr
GerdS



Hallo,

ich habe jetzt mit HC(T)-Typen getestet. Dabei sind noch ein paar kleine Änderungen sinnvoll:

1. - 100R- Regler R1 --> 1k..2.5k für LS bzw. HC(T) , weiniger Stromaufnahme
- C1 470p --> 100p..220p 2,45 MHz können besser eingestellt werden

2. - Wegfall von R3 (330R), Takteingang bekommt CMOS-Pegel , - 7 mA

3. - beim '74 sind dir Pins 1+4 zu verbinden und auf +5V zu legen, keine offenen Eingänge bei HC(T)

Noch ein allgemeiner Hinwies: Der Bestückungsaufdruck vom SF127 ist falsch. Der Kollektor kommt an die EmitterFahne !
Mit dem Einsatz von CMOS-CPU und CMOS-EPROM komme ich so auf eine Ruhestromaufnahme von 9 mA. Wer noch keine EPROM-Fassung bestückt hat, könnte noch /CE von Masse trennen und mit /OE verbinden, so wird der EPROM auch bei CPU-HALT in den Standby versetzt und spart noch ein paar mA.

Gruß aus LE Gerd
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
026
28.12.2022, 18:11 Uhr
GerdS



Hallo,

ich habe jetzt mal die Taktfrequenz runtergesetzt und siehe da man spart noch mehr Strom.
Mit C=150pF und R~5,2k komme ich mit HCT04 auf 614400 Hz. Das ist gut
für CMOS-Bauteile, da spart man richtig Strom. Die Ruhestromaufnahme
mit CMOS-Bauteilen ist <3 mA. Noch besser wäre im HALT ein Stoppen des
Oszillators, geht aber nur mit CMOS-CPU, da kommt man unter 1 mA Gesamtstromaufnahme im HALT.
Die ASM von H.Fey ist nicht so gut kommentiert, da dauert die Anpassung
wohl etwas länger. Die FA-Variante läuft nach Software-Anpassung mit
0,614400 MHz.
Zumindest kann man jetzt Batteriebetrieb in Betracht ziehen.

https://c.1und1.de/@518032390036128199/y-oHKZfsT4yJGfKP2720ww

Gruß aus LE

Gerd
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
027
28.12.2022, 21:50 Uhr
Bert




Zitat:
GerdS schrieb
Noch ein allgemeiner Hinwies: Der Bestückungsaufdruck vom SF127 ist falsch. Der Kollektor kommt an die EmitterFahne !



Gerd hat vollkommen Recht! Der Transistor VT2 muß um 180° gedreht werden. Damit dürften die Melodien deutlich lauter sein.

Ich habe die Unterlagen im Repository korrigiert.

Viele Grüße,
Bert
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
028
26.10.2023, 08:53 Uhr
Klaus



Hallo,

habe etwas wieder gefunden ;-) … und weil es hier her passt…



Da ich gerade ein wenig bei Um- und Aufräumen bin, ist mir diese Melodieklingel, die ich damals (vor 37 Jahren) aufgebaut hatte, in die Hände gefallen.

Als Vermerk steht unten drauf 04/86. Also ist das wohl die genannte Schaltung aus dem Funkamateur, die Bert etwas modifiziert und neu aufgelegt hatte.

Die Klingel war viele Jahre in einem kleinen, damals weit verbreiteten, quadratischen Gehäuselautsprecher GL3 im Einsatz und wurde irgendwann „rückgebaut“. Eigentlich dachte ich, dass alles schon lange entsorgt wurde….

Natürlich habe ich gleich mal getestet… und … ja, das Ding geht sogar noch ;-).
Ist optisch kein Meisterwerk, aber meine Mittel und Möglichkeiten für Elektronikbasteleien waren damals beschränkt.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 26.10.2023 um 09:03 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
029
26.10.2023, 11:19 Uhr
Rolly2



Hallo Klaus,
das weckt Irinnerungen. Schön aufheben!

VG, Andreas
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
030
26.10.2023, 12:12 Uhr
dh0jsv



Ich habe damals von den Teilen sicher 5 Stück gebaut. Mindestens 2 sind davon noch im Einsatz. Meine eigene habe ich mal auf MELO4 umgebaut, klingt halt etwas schöner, so pseudo-zweistimmig. Aber die bleibt bei mir auch aktiv. Nicht mehr lange, und ich kann sie wieder auf Weihnachtslieder umschalten
--
Sven
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
031
26.10.2023, 12:19 Uhr
Klaus




Zitat:
Rolly2 schrieb
das weckt Irinnerungen. Schön aufheben!



Jawoll Andreas... wird gemacht.
Hat ja nun schon sooo lange überlebt ;-)

Wo Sven das jetzt so schreibt... ich glaube einen EPROM mit Weihnachtsliedern gab es da auch.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 26.10.2023 um 12:20 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
Seiten: -1-     [ Flohmarkt ]



Robotrontechnik-Forum

powered by ThWboard 3 Beta 2.84-php5
© by Paul Baecher & Felix Gonschorek
