000
02.11.2021, 08:26 Uhr
Mario Blunk

Avatar von Mario Blunk

Zu Begin erstmal meinen Dank an die Interessenten und Anwender dieser kleinen Z80-Maschine.

Einige technische Fragen kann ich schonmal beantworten:

1. Schalt- und Montagepläne:
http://www.blunk-electronic.de/train-z/hw/

2. Ausgelieferte Revisionen: Main V093r4, MMU_V101r4 und Bus Monitor V11.

3. Platine MAIN: Pull-Up Widerstand R32 (330R): Muß nachträglich zwischen IC11#2 und +5V gelötet werden. Möglichst dicht oder unter IC11 paßt er am besten. Siehe Schaltplan Seite 2 rechts oben.

4. Platine MMU: Widerstandsnetzwerk RN400 (8x220R) ist durch einen Einzelwiderstand von 160R ersetzt. Siehe Schaltplan Montageplan Seite 4 links oben.
--
Mein Chef ist ein jüdischer Zimmermann.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
02.11.2021, 08:34 Uhr
Mario Blunk

Avatar von Mario Blunk

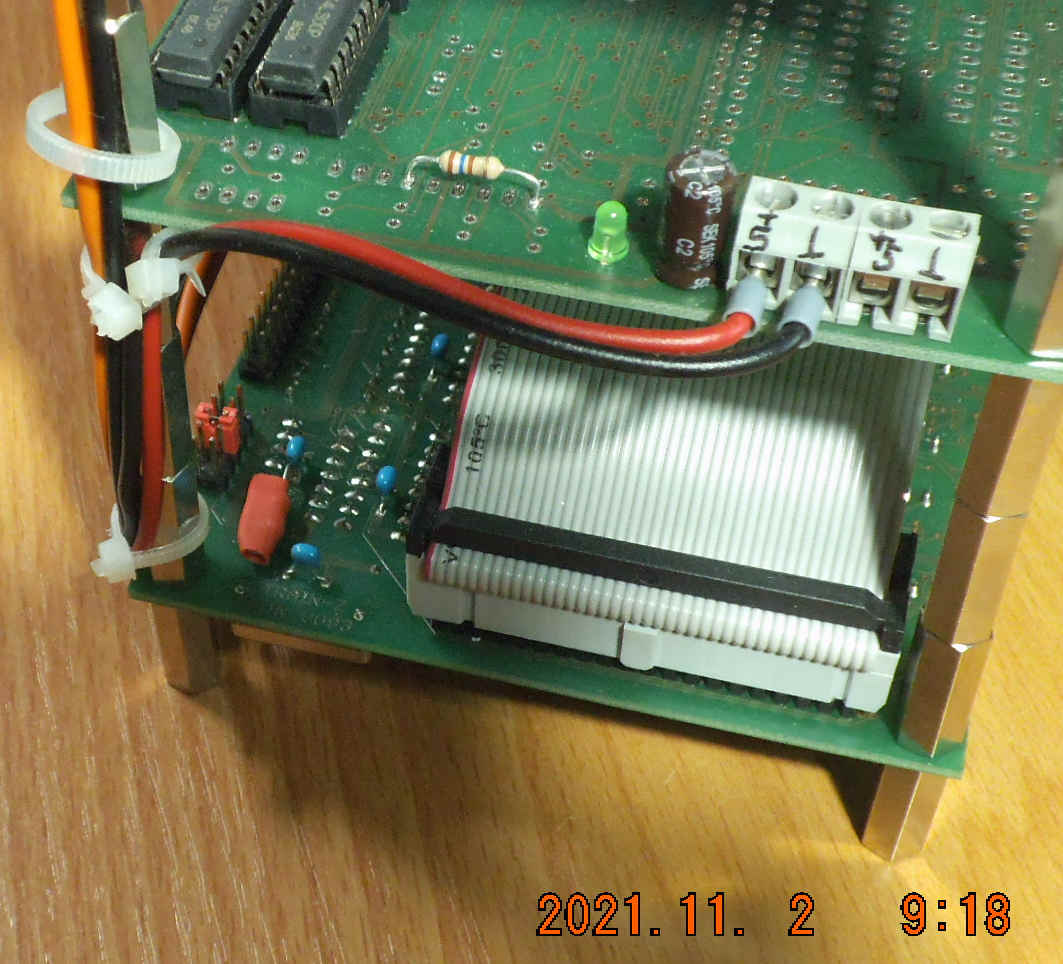

Hier ein Foto betreffend der Pull-Widerstände:


--
Mein Chef ist ein jüdischer Zimmermann.
