Autor Thread - Seiten: -1-
000
19.12.2020, 21:30 Uhr
Webbi



Ja denn,
ich frage mal in die Runde ob jemand so etwas
zu liegen hat und eventuell loswerden will.

Spectral Leiterplatte oder Bausatz..je nachdem.

Grüße

Webbi
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
20.12.2020, 10:29 Uhr
wolle1945




Zitat:
Webbi schrieb
Ja denn,
ich frage mal in die Runde ob jemand so etwas
zu liegen hat und eventuell loswerden will.

Spectral Leiterplatte oder Bausatz..je nachdem.

Grüße

Webbi



Hallo Webbi,
hier ist ein Spektrum beschrieben:
https://www.robotrontechnik.de/index.htm?/html/computer/bausaetze.htm

"Sinclair ZX Spectrum-kompatible Rechner
Der Heimcomputer "Sinclair ZX-Spectrum" der Firma "Sinclair Research Limited" erfreute sich in den 1980er Jahren einer großen Beliebtheit. Ein Import des Rechners in die DDR war meist nicht möglich und so entwickelten einige DDR-Firmen und auch Privatanwender unter Verwendung der in der DDR verfügbaren Bauteile Spectrum-kompatible Rechner."

Rechner GDC1 bzw. GC-204-82 (GDC=Grafik-Display-Computer)
Dieser auch als "FDJ-Computer" oder "GC-204-82" bezeichnete Rechner wurde 1985 an der TH Ilmenau von Peter Brückner und René Wolf entwickelt.

Bei uns wurde er als Murtkeps (Spektrum) bezeichnet.

Wenn Du so etwas meinst, könnte ich Dir helfen. Ich habe eine unbestückte
Leiterplatte, denn ich bin damals nicht dazu gekommen, ihn aufzubauen.
Ich hatte mir einen BCS-3 aufgebaut. Ich habe auch noch Dokumentation
dabei. Mit der Software kann ich nicht dienen, habe zwar noch einige U555
aus meiner Tätigkeit, aber welche würden die richtigen sein?








--
mfG wolle1945

Dieser Beitrag wurde am 20.12.2020 um 10:33 Uhr von wolle1945 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
20.12.2020, 10:54 Uhr
Klaus



@Webbi
Leider kann ich Dir nicht helfen. Ich hatte damals auch nur die eine Platine gekauft.
Möglicherweise gibt es vom robbi nochmal eine Neuauflage?
Auf seiner Webseite gibt es ja eine Tabelle „Platinenangebot“. Dort steht beim Spectral-Nachbau „in Vorbereitung“, allerdings mit Datum 24.03.19.

Ach ja… der gute alte spectral ;-)
Das war ein schönes Bastelprojekt und meiner läuft mit einigen Erweiterungen (PS2-Keyb, AY-Sound, DivIDE) prima. Ein Gehäuse hat er zwar immer noch nicht, aber wird schon irgendwann… ;-)
Damals hatte robbi ja um die 60 Platinen fertigen lassen und da ich das Projekt beim Aufbau lange Zeit mit begleitet habe, würde ich vermuten dass die 60 nicht alle in Betrieb gegangen sind. Dies ist aber eigentlich fast immer so und man wundert sich.
Möglicherweise sind es Zeitgründe, möglicherweise hat manch Einer dann doch keine Lust, oder was auch immer….
Viele werden die Teile bestimmt auch aufgebaut, aber einige davon hier im Forum kein Feedback hinterlassen haben.
Eigentlich schade, denn ich lese solche Berichte sehr gerne. Manchmal kann man aus den Erfahrungen und Hürden beim Aufbau sehr viel lernen. Es muss sich auch keiner schämen, wenn er mal eine Frage stellt, wo die „Profis“ drüber lächeln.
Man sollte sich auch nicht entmutigen lassen, falls doch mal ein dummer Kommentar kommt.

@wolle1945
Interessante Platine.
Ohne Software wird das sicher schwierig. Lt der Beschreibung auf RT war in dem EPROM nur eine Art Urlader, der das Spectrum-Betriebssystem dann von Kassette nachgeladen hat. Die Bildausgabe war leider auch nur schwarz-weiß.
Interessant wäre, wie kompatibel dieses Teil zum originalen Spectrum war.
Auf dem spectral laufen sehr sehr viele der zig tausenden Programme für den ZX Spectrum.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 20.12.2020 um 11:03 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
20.12.2020, 11:02 Uhr
wolle1945



Bei der Doku ist eine Listing der Spektrum Urladeroutine dabei.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
20.12.2020, 11:07 Uhr
Klaus



Hallo wolle1945,

hast Du die Unterlagen evtl. als pdf o.ä.?
Würde mich nur aus Nostalgiegründen mal interssieren.

Danke.
Viele Grüße,
Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
20.12.2020, 11:16 Uhr
wolle1945




Zitat:
Klaus schrieb
Hallo wolle1945,

hast Du die Unterlagen evtl. als pdf o.ä.?
Würde mich nur aus Nostalgiegründen mal interssieren.

Danke.
Viele Grüße,
Klaus



Nur in Papierform, wobei die Qualität nicht mehr besonders ist, etwas vergilbt.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
20.12.2020, 11:48 Uhr
Digitalmax

Avatar von Digitalmax

Hallo wolle1945,

wenn Du daran denkst die Platine und die Unterlagen dazu zu verkaufen hätte ich Interesse. Ich habe den Ilmenauer GDC damals auch aufgebaut und würde mich gern noch einmal damit beschäftigen.

Ich werde mal nachschauen ob ich noch eine Spectralplatine für Webbi habe.

Gruß, Matthias
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
20.12.2020, 12:32 Uhr
Webbi



Vielen Dank an die netten Rückmeldungen.

Also das ist so, ich hatte damals 1988 oder so - um die Zeit - einen Spectrum- Nachbau aufgebaut. Ich bin mit nur nicht mehr so sicher,
ob es tatsächlich der Spectral war?
Kann auch der Kub64K oder so gewesen sein? Die BT Software war auf alle Fälle direkt in den Eproms, da musst nichts per Kassette nachgeladen werden. Das spricht eigentlich gegen den Spectral.

Wenn ich mich recht entsinnne, gab es für den Kub64K - wenn der es denn war, auch eine Farberweiterung eine Extraplatine die man auf die Hauptplatine ziemlich mittig aufstecken konnte? Ist eben alles etwas länger her. Kennt das jemand?

Ich hatte damals eine Zusatzkiste gebaut, für einen digitalen 6-Kanal polyphonen Synthesizer.

Den Rechner selber habe ich damals leider in den Nachwendewirren verkauft .
Dann habe ich mir einen echten Specci mit den guten Tasten gegönnt und den mit einem Disketteninterface ausgestattet und 2 Stück 3,5" Diskettenlaufwerke daran gehabt. Das war schon super!
Der ist auch lange verkauft..dann gab es den ersten 486er naja den Rest kennt jeder selber.

An dem Nachbau Spectrum gab es einen breiten Systembussteckverbinder.
Für dne Synthi habe ich eine passende Software auf dem Spectrum geschrieben und eine Klaviatur mit Tastenkontakten angeschlossen.
Das hat recht gut funktioniert.

Die Synthesizerplatine bzw. die Erweiterung habe ich behalten.
Ist mit U855 und U857 CTCs bestückt.
Kann ich aber eben leider nicht mehr in Betrieb nehmen.

Grüße

Webbi
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
20.12.2020, 13:19 Uhr
Digitalmax

Avatar von Digitalmax

Hallo Webbi,
handelt es sich vielleicht um diese Variante?
Dazu gab es eine Farberweiterung.




In meinen Unterlagen steht ZX-Jena 85-1 auf dem Bild.

Gruß, Matthias

Dieser Beitrag wurde am 20.12.2020 um 13:24 Uhr von Digitalmax editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
20.12.2020, 14:29 Uhr
Webbi



Habe den alten Synthikasten eben rausgekramt
Anbei paar Fotos von dem Elend.

In genau so einem Rahmen war mein Specci eingebaut und stand darunter.
Offenbar hatte die Speccileiterplatte an der rechten Seite die Busverbinder.
Diese hatte ich mit einem Verbindungskabel angeschlossen.
Muss ich mal suchen ob das noch nirgenwo rumschwirrt.

Also suche ich die Spectrum - Nachbau - Leiterplatte mit den "seitlichen Steckverbindern".



Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
20.12.2020, 15:20 Uhr
Klaus



Hallo Webbi,


Zitat:
Webbi schrieb
... Die BT Software war auf alle Fälle direkt in den Eproms, da musst nichts per Kassette nachgeladen werden. Das spricht eigentlich gegen den Spectral.
...
Webbi


Das ist nicht ganz korrekt.
Der spectral hat mit dem original ZX Spectrum ROM gearbeitet. Da musste nichts nachgeladen werden.
Auf Ulrichs (robbi) Seite sind unter der Rubrik ZX einige weitere Infos zu den Spectrum Nachbauten aus DDR-Zeiten zu finden (falls Du da noch nicht nachgesehen hast).

http://www.sax.de/~zander/index2h.html

Vielleicht erkennst Du anhand der Fotos ja, was für einen Nachbau Du damals hattest. Oder der BUS war, so wie bei Deinem Synthi, auch über Flachbandleitung zur Seite geführt ;-)

Beim Spectral ist die Belegung des Bussteckers dem des originalen ZX Spectrum nachempfunden, so dass ich dort über einen kleinen EFS <-> Direktstecker – Adapter auch originale Spectrum Module anschließen kann.

Evtl. bekommst Du anhand der Belegung des Bussteckers an Deinem Synthi heraus, welchen Nachbau Du an Deinen Synthesizer evtl. angeschlossen hattest.
Falls die Belegung der originalen Spectrum Belegung entspricht, kannst Du ja evtl. sogar einen Original-Speccy anschließen, wobei die in der Zwischenzeit preislich auch extrem in die Höhe geschossen sind. Vielleicht läuft Deine Synhi-Software ja auch auf dem Original ;-)

Scheint damals ein schönes Projekt gewesen zu sein und hat bestimmt viel Spaß gemacht.
Ich hatte damal auch einen kleinen analogen Synthi aufgebaut (muss so 1982/83 gewesen sein), doch da ist mangels Bauteilen nur ein, naja sagen wir mal "Notprojekt" draus geworden. Töne hat er von sich gegeben, aber das ist eine andere Geschichte.... ;-)
EDIT:

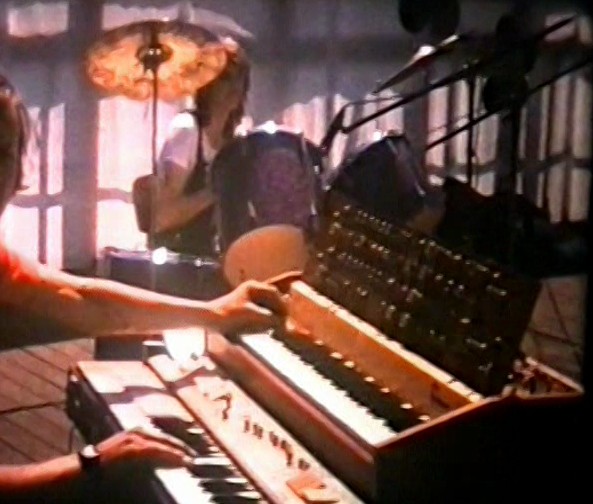

Hab gerade noch ein uraltes miserables Foto von dem Ding gefunden ...
Auf dem Bild der obere Kasten. War noch nicht richtig fertig und sogar mal im Live Einsatz :-)



Mann ist das Ewigikeiten her.....
Viele Grüße,
Klaus

Dieser Beitrag wurde am 20.12.2020 um 16:11 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
20.12.2020, 16:29 Uhr
ralle



Es gibt mit dem Harlekin 128 noch heute Spektrum-Nachbaute.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
20.12.2020, 17:08 Uhr
ralle



Und der Harekin128? Das ist auch ein Spektrum-Nachbau.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
20.12.2020, 17:48 Uhr
MiRa



@wolle1945: an den Unterlagen hätte ich auch Interesse oder hat die schon jemand Digital? Ich habe einen aufgebauten, nicht funktionsfähigen Rechner mit Farbgrafikzusatz bekommen, bei dem sieht Platine wie deine leere aus. Aber ich habe dazu keine Unterlagen.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
20.12.2020, 17:54 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Webbi schrieb
Also suche ich die Spectrum - Nachbau - Leiterplatte mit den "seitlichen Steckverbindern".



Von den verbreiteten Bausatzrechnern trifft das auf den FGC87 und auf den BCS3 zu.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
20.12.2020, 18:05 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
MiRa schrieb
an den Unterlagen hätte ich auch Interesse oder hat die schon jemand Digital?



Siehe Postkasten.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
20.12.2020, 18:08 Uhr
ralle



Hier gibt es neuere Spectrum-Nachbauten: https://www.bytedelight.com/ .
Aber es gab auch einen Nachfolger des Spektral, wo bis jetzt nur die Unterlagen bekannt sind.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
017
20.12.2020, 18:24 Uhr
wolle1945



@Rüdiger

kannst Du mir auch die Unterlagen schicken, um sie mit meinen zu vergleichen?
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
018
20.12.2020, 18:25 Uhr
robbi
Default Group and Edit
Avatar von robbi

Vom Spectral habe ich 60 und dann noch zweimal jeweils 10 Platinen herstellen lassen. Die letzte Serie war vom März 2019. Die sind alle weg. Wegen gelegentlicher Nachfragen wollte ich nochmal 10 Platinen nachbestellen. Das schiebe ich nun seit 2019 vor mir her.

@008
Der abgebildete Spectrum ist ein Jenaer. Da bin ich mit der Schaltung des Rechnerteils steckengeblieben, vom Farbteil ist sie fertig.
--
Schreib wie du quatschst, dann schreibst du schlecht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
019
20.12.2020, 19:04 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
wolle1945 schrieb
kannst Du mir auch die Unterlagen schicken, um sie mit meinen zu vergleichen?



Du hast Post.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
020
20.12.2020, 19:18 Uhr
MiRa



zu 002/003 - in meinem steckt ein EPROM, den ich auslesen könnte. Falls also Bedarf besteht ...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
021
20.12.2020, 19:19 Uhr
MiRa



Und Danke an Rüdiger ...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
022
20.12.2020, 20:11 Uhr
wolle1945



@Rüdiger

Danke
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
023
20.12.2020, 20:13 Uhr
wolle1945



@MiRa

Ich wäre am Inhalt des Eprom interessiert.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
024
21.12.2020, 07:48 Uhr
wolle1945



@Digitalmax

die Leiterplatte und die Unterlagen kannst Du haben, liegt bei mir
eh nur auf dem Dachboden rum.
Ich habe Dir ne Mail geschickt.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
025
21.12.2020, 08:17 Uhr
Webbi



Hmm. alles ziemlich seltsam.

Der Steckverbinder von dem Synthiekram passt nicht 1:1 an den Spectral, aber das lässt sich ja anpassen.

Alle Nachbauten die ich angeschaut habe, haben nicht diese Steckerbelegung.
Auch der FC87 mit der Farberweiterung, das war nicht der, den ich hatte.
Vielleicht gab es noch eine Miniserie einer anderen Variante Specci?
Ich habe auch in meinen Unterlagen nichts mehr gefunden, außer der Bezeichnung "Spectrum spezial". Foto gibts leider auch nicht davon.

Grüße

Webbi
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
026
21.12.2020, 11:00 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Webbi schrieb
Vielleicht gab es noch eine Miniserie einer anderen Variante Specci?



Es gabs z.B. den von Herrn Weidlich in der Schaltungssammlung des Militärverlags.
Da da aber keine Platinenlayouts abgedruckt sind, lässt sich schwer vorhersagen, ob das Dein Rechner war.

Wo hattest Du damals die Bauanleitung / Leiterplatte für den Rechner her?
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 21.12.2020 um 17:23 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
027
21.12.2020, 17:30 Uhr
Webbi



Ojehh,
wo ich damals die Leiterplatte her hatte... wenn ich das noch wüsste?
Soweit ich mich erinnere, wir hatten damals eine Sammelbestellung
gemacht mit 4 Kollegen im Betrieb.

Die Bauelemente haben wir uns von überall her besorgt und jeder für sich den Specci aufgebaut. Es liefen auch am Schluß auch alle. War das Klasse!
Der Nachbau lief soweit ich weiß, auch ohne die Farberweiterung, die kam extra drauf. Das war eine kleinere Leiterplatte als die, wo der eigentliche Rechner drauf auf gebaut war. Auf alle Fälle war das Teil 100% Spectrum kompatibel, da liefen alle Spiele die wir damals zu greifen bekamen.

Komischerweise finde ich überhaupt nichts mehr über den Specci in meinem Dokus. Wahrscheinlich habe ich das alles beim Verkauf mitgegeben.

Grüße

Webbi
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
028
22.12.2020, 16:04 Uhr
MiRa



@wolle1945 zu 023: hab dir eine Mail geschickt...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
029
22.12.2020, 16:30 Uhr
wolle1945




Zitat:
MiRa schrieb
@wolle1945 zu 023: hab dir eine Mail geschickt...



vielen Dank für den Eprom-Inhalt.
Ich habe die Unterlagen alle an Digitalmax (006) geschickt.
Ich selbst habe nur noch 17 Seiten Schaltungbeschreibung,
die ich doppelt hatte und nur in Papierform vorliegt.
Ich müßte diese noch kopieren bzw. einscannen, wobei
das Material etwas vergilbt ist.

ebenfalls schöne Feiertage
--
mfG wolle1945

Dieser Beitrag wurde am 22.12.2020 um 16:32 Uhr von wolle1945 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
030
23.12.2020, 16:46 Uhr
wolle1945



@MiRa,
ich habe die Beschreibung als PDF per Mail gesendet.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
031
24.12.2020, 18:05 Uhr
wolle1945



@Alle

Ich wünsche ein frohes und gesundes Weihnachten und einen guten Rutsch ins neue Jahr.
--
mfG wolle1945
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
Seiten: -1-     [ Flohmarkt ]



Robotrontechnik-Forum

powered by ThWboard 3 Beta 2.84-php5
© by Paul Baecher & Felix Gonschorek
