Hallo,

Ich habe vor kurzem einige baugleiche Einplatinencomputer vor der Verschrottung gerettet. Es handelt sich hierbei um Z80 basierte Rechner mit 64k, eindeutig aus DDR Produktion.

Leider gibt es keinerlei Informationen dazu woher diese Rechner stammen. Mit den wenigen auf der Platine vorhandenen Nummern und Bezeichnungen findet sich in Google garnichts. Die ROMS fehlen leider auf allen Platinen, so dass eine Identifikation darüber auch unmöglich ist.

Detail Fotos:
https://ibb.co/41LpdsM
https://ibb.co/rwV6J7k
https://ibb.co/6NzgVFp
https://ibb.co/x3HVmYp
https://ibb.co/gttd9Xm
https://ibb.co/ftXSvhk
https://ibb.co/bQS89xX
https://ibb.co/x54CTCT
https://ibb.co/hZ6xJP2

Ich habe verschiedene Varianten sowohl mit und ohne Lötstopplack und mit und ohne West-Teilen. Teilweise auch mit Soviet Teilen. Die Produktion wurde wohl zwischen 1989 und 1991 gefertigt, den IC und Stempeln nach.

Vielleicht erkennt ja ein Robotron Experte hier woher diese Platinen stammen könnten?

Dieser Beitrag wurde am 23.11.2020 um 20:41 Uhr von sixtysixmhz editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
23.11.2020, 20:58 Uhr
Rolly2



Vermutlich aus den Wendejahren. Ohne Eproms läst sich das schwer, bis gernicht herausfinden. Wert deshalb, wahrscheinlich gleich Null.

VG
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
23.11.2020, 22:04 Uhr
Enrico
Default Group and Edit


Auch wenn das nicht drauf steht, sondern "ZRE", sieht das ein wenig
nach Netzwerk aus. Rechts die 2 sieht nach Fotodioden für LWL-Kabel
aus.
--
MFG
Enrico
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
23.11.2020, 22:10 Uhr
Jens Krause



Eine serielle Schnittstelle über Glasfaser. Sowas müsste sich doch zuordnen lassen. War ja nicht wirklich Usus. ?

Vg Jens
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
23.11.2020, 22:25 Uhr
sixtysixmhz



Danke für den bisherigen Input. Es gibt gute Neuigkeiten. Eine einzige der vielen Karten die ich davon habe, hat noch das EPROM drauf! Ich habe dieses eingelesen. Auf dem EPROM ist ein Aufkleber "KELA". In dem ROM selbst sind nur zwei Strings:

"Version vom 31.01.91" und "SystemReset !"

Mit den Suchbegriffen "KELA" und "Robotron" habe ich folgende Seite gefunden:

https://www.robotrontechnik.de/index.htm?/html/computer/la.htm

"Am Wissenschaftsbereich "Nachrichten- und Rechentechnik" der Sektion Informationstechnik an der TU Dresden erfolgte mittels studentischer Beleg-, Diplom- und Doktorarbeiten eine ständige Weiterentwicklung und Ergänzung zu einem Logikanalysesystem. Dazu gehörten:

[...]

die Koppeleinheit KELA zwischen dem Logikanalysator und dem K1520-Bus

[...]"

Ob das nun ein Zufall ist, oder es sich hier um diese Karte handelt?

Des weiteren habe ich in der Menge dieser Karten noch eine West-Karte gefunden für den ECB Bus, welche eine fast komplett identische Bestückung hat:



Man beachte auch, dass nicht nur fast die identischen Bauteile verbaut worden, sondern auch die hier verbauten Stecker identisch zu der Bestückung an der Robotron Platine sind (2x 6 poliger Stecker, 2x analog/cinch Stecker (hier nicht bestückt). Das ROM bei dieser Karte ist leer.

Kann natürlich ein Zufall sein und diese Platine ist beim Recycler nur mit in den Karteon mit den Robotron Karten gefallen, aber sieht doch sehr ähnlich aus, als ob es eine Weiterentwicklung der DDR Karte wäre...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
23.11.2020, 23:23 Uhr
Enrico
Default Group and Edit


Interessant.
Denkbar wäre das ja schon, dass man ab der Wende was auf ECB-Basis entwickelt hat.
So groß ist der Unterschied ja nicht, beides Z80.
Nur dass ECB im Vergleich zu K1520 eine elektrisch undurchdachte schrottige
Belegung hat.
--
MFG
Enrico
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
24.11.2020, 01:52 Uhr
ralle



Der U856(0) ist eine SIO. Das schaut nach intelligenter Netzwerkhartware aus.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
24.11.2020, 10:57 Uhr
Enrico
Default Group and Edit



Zitat:
ralle schrieb
Der U856(0) ist eine SIO. Das schaut nach intelligenter Netzwerkhartware aus.


Guten Morgen.
Auch schon wach?
--
MFG
Enrico
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
24.11.2020, 15:18 Uhr
Rüdiger
Administrator



Zitat:
sixtysixmhz schrieb
Des weiteren habe ich in der Menge dieser Karten noch eine West-Karte gefunden für den ECB Bus, welche eine fast komplett identische Bestückung hat:



Was steht unter "NEG" und hast Du die Firma schon recherchiert?
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
24.11.2020, 16:20 Uhr
paulotto



nur weil da KELA steht haben die Platinen nichts zu tun mit dem Logikanalysator ...

Gruß,

Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
24.11.2020, 16:26 Uhr
Andreas



NEG könnte "Nachrichtenelektronik Greifswald" sein .War ein Produzent für PCM-Einrichtungen der Post und anderer Bedarfsträger.Ist an Siemens gegangen.
--
Viele Grüße
Andreas
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
24.11.2020, 18:29 Uhr
ggrohmann




Zitat:
Andreas schrieb
NEG könnte "Nachrichtenelektronik Greifswald" sein .War ein Produzent für PCM-Einrichtungen der Post und anderer Bedarfsträger.Ist an Siemens gegangen.



Die haben auch Leiterplatten für Stern-Radio bestückt, etwa für den R160 oder KR 650.

Guido
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
24.11.2020, 19:01 Uhr
Rüdiger
Administrator



Zitat:
Andreas schrieb
NEG könnte "Nachrichtenelektronik Greifswald" sein .



Passt von der Buchstabenanzahl nicht.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
24.11.2020, 19:08 Uhr
Deff

Avatar von Deff


Zitat:
Rüdiger schrieb

Zitat:
Andreas schrieb
NEG könnte "Nachrichtenelektronik Greifswald" sein .



Passt von der Buchstabenanzahl nicht.



Lt. Wiki schon! => https://de.wikipedia.org/wiki/Nachrichtenelektronik_Greifswald

Ingo
--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
24.11.2020, 19:23 Uhr
Rüdiger
Administrator



Zitat:
Deff schrieb

Zitat:
Rüdiger schrieb

Zitat:
Andreas schrieb
NEG könnte "Nachrichtenelektronik Greifswald" sein .



Passt von der Buchstabenanzahl nicht.



Lt. Wiki schon! => https://de.wikipedia.org/wiki/Nachrichtenelektronik_Greifswald

Ingo



Du willst mir ernsthaft einreden, dass das hier "Nachrichten-Elektronik GmbH" heißt?


--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
24.11.2020, 19:41 Uhr
Deff

Avatar von Deff

Lenk' nicht ab, Rüdiger! NEG ist (auch) die Abkürzung von VEB Nachrichtenlektronik Greifswald! Um das Kleingedruckte, was kein Schwein lesen kann, ging's doch gar nicht, sondern nur um die 3 Buchstaben.

Ingo
--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 24.11.2020 um 19:41 Uhr von Deff editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
24.11.2020, 20:14 Uhr
Early8Bitz

Avatar von Early8Bitz

"GmbH" ist das dritte kleingedruckte Wort.
--
Gruß
Ralf

Ist ein alter Schaltkreis ein Schaltgreis?
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
017
24.11.2020, 21:24 Uhr
Rüdiger
Administrator



Zitat:
Deff schrieb
Lenk' nicht ab, Rüdiger! NEG ist (auch) die Abkürzung von VEB Nachrichtenlektronik Greifswald! Um das Kleingedruckte, was kein Schwein lesen kann, ging's doch gar nicht, sondern nur um die 3 Buchstaben.



Meine Frage richtete sich an den Fotografen und der kann das lesen.
Was ich meinte, steht wörtlich hier:


Zitat:
Rüdiger schrieb
Was steht unter "NEG"



Was hattest Du verstanden?
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
018
24.11.2020, 23:26 Uhr
sixtysixmhz



Hallo,

Späte Rückmeldung, aber immerhin kann ich auflösen. NEG steht in diesem Fall für "Nord Electronic GmbH". Daher vermutlich keinen Hintergrund in der DDR.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
019
25.11.2020, 09:38 Uhr
Rüdiger
Administrator



Zitat:
sixtysixmhz schrieb
NEG steht in diesem Fall für "Nord Electronic GmbH".



Laut Handelsregister: 25767 Albersdorf, Hogen Haid, Geschäftsführer: Ingo Fährmann. Die Firma hatte bis 2007 existiert.
Ingo Fährmann hatte noch zwei andere Firmen: die NORD Hydraulik Steuerungstechnik GmbH in 25482 Appen, Hasenkamp 1 und die NORD Hydraulik Systemtechnik GmbH in Albersdorf, die auch nicht mehr existieren.

Nächster Schritt könnte sein, in Albersdorf das Stadtarchiv bzw. den Ortschronisten anzuschreiben, ob der jemand kennt, der in der Firma gearbeitet hatte.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
020
28.11.2020, 10:37 Uhr
serveralpha

Avatar von serveralpha

Mir schaut die Karte auf Grund der Bestückung (Z80-Rechner) nach einem Netzwerkkonten-Kanalrechnereinschub aus.
Im Amateurfunk hatten wir vor xx-Jahren einen Digipeater für Paket-Radio (Funknetzwerk) gebaut. Dort waren für die Netzwerkknoten sogenannte RMNC-Rechner (Rhein-Main-Network-Controller) üblicherweise im Einsatz. Das war eine Bus-Platine für Rückverdrahtung, ein Platine als Mastercontroller und dann für jeden Netzwerkkanal eine so ähnlich von der Bestückung aussehende Kanalrechnerkarte, die das Netzwerkprotokoll abwickelte, ein Modemteil enthielt und so direkt an ein Funkgerät angeschlossen werden konnte.
Diese RMNC haben im Prinzip das gemacht, was heute ein Switch im Netzwerk macht, die Pakete von einem Kanal empfangen und an einen anderen weiter zu routen.

Na einigem Googlen habe ich was zum RMNC-Rechner gefunden.

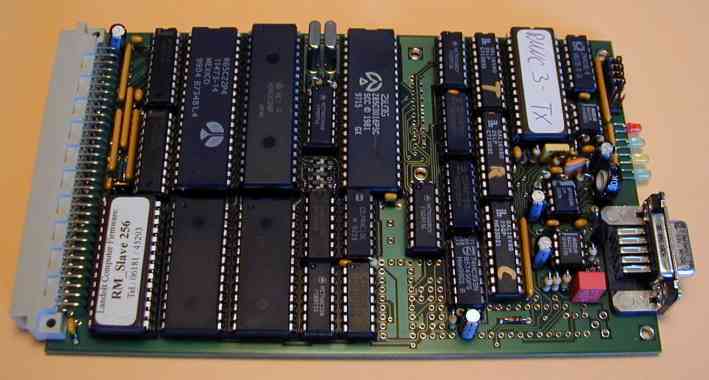

Links der Z80-Rechnerteil, rechts der Modemteil für die Aufbereitung der Signale für die Funkübertragung.
https://www.qsl.net/oe7fmh/Bilder/rmnc/rmnc3.jpg

Mehr dazu hier: https://www.qsl.net/oe7fmh/Bilder/rmnc/rmnc.htm
und hier: https://www.landolt.de/info/afuinfo/rmncinfo.htm
--
"Sein oder Nichtsein, das ist hier die Frage." (Hamlet, Vorreiter der Digitaltechnik)
