Robotrontechnik-Forum

Registrieren || Einloggen || Hilfe/FAQ || Suche || Mitglieder || Home || Statistik || Kalender || Admins

Willkommen Gast!

Robotrontechnik-Forum » Sonstiges » AUTO-LCR Meter XJW01 Erfahrungen, dt. manual? » Themenansicht

Autor

Thread - Seiten: -1-

000
22.06.2019, 19:19 Uhr
rm2
Default Group and Edit

Hallo an alle,

habe mir ein AUTO-LCR Meter XJW01 zugelegt.
ich will vor allem BE prüfen bevor ich sie einlöte.

hat jemand schon Erfahrungen damit gemacht?

Bei Tante goo habe ich kein deutsches Manual gefunden - gibt es eines?

mfg Ralph

PS

Zitat:

Pavel K.S.:
Lc,Lp - black. Hc,Hp - red.! This is important for electrolytic capacitors

--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 22.06.2019 um 19:24 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
22.06.2019, 21:34 Uhr
Mystic-X

Ich hab so ein Gerät schon seit längerem.

Eine deutsche Bedienungsanleitung gibts dafür nicht. Aber an sich ist das mit etwas "rumspielen" auch alles verständlich. Zum kalibrieren gabs eine Anleitung. DIe entstammt wohl auch der Arbeit des Inders der das DIng entwickelt hat.

Dein Zitat bezieht sich darauf wo du welche Prüfklemme anschließen sollst. War für mich irgendwie auch naheliegend das schwarz an Low kommt und rot an High.

Ich habe bisher nur die Nullpunktkalibrierung durchgeführt und ansonsten die Werkskalibrierung so belassen. Messergebnisse sind für mich so plausibel.

Ich nutze das Gerät überwiegend um Kondensatoren zu prüfen und Induktivitäten auszumessen.

Für meine Zwecke hats das bisher immer gut getan.
--
Gruß
Markus

Dieser Beitrag wurde am 22.06.2019 um 21:35 Uhr von Mystic-X editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
23.06.2019, 09:02 Uhr
rm2
Default Group and Edit

Hallo Marcus,

hast Du beim Prüfen von Folien-Wickelkondensatoren mal mit 100 Hz,
1 kHz und 7,8 kHz geprüft?

Bsp 0,47 µF / 400 V, MKT, RFT
100 Hz: 481,3 nF; ESR 0,009 kOhm; D=0,002
1 kHz: 478,9 nF; ESR 1.1 Ohm; D= 0,003
7,8 kHz: instabil

mfg Ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
23.06.2019, 14:13 Uhr
Mystic-X

Hallo Ralph,

ich prüfe mal so mal so. Elkos meist nur bei 100Hz. Papier und Folienkondensatoren je nach Anwendung bei 1kHz oder auch mal bei den 7,8kHz.

Habe grad nur einen solchen Kondensator zur Hand und den mal gemesen.
ist solch ein gelb folierter 0,47µF 400V MKT

100Hz - 453,7nF ESR=0,008kOhm D=0,002
1kHz - 452,0nF ESR=1,5 Ohm D=0,004
7,8kHz - 446,7nF ESR=0,38Ohm D=0,008

Das einzige was immer etwas schwankt ist Q.

Der Kondensator war dabei so kurz wie möglich an den Prüfklemmen angeschlossen, diese lagen an der Tischkante so das der Kondensator in der Luft hing.
--
Gruß
Markus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
25.06.2019, 17:29 Uhr
rm2
Default Group and Edit

Hallo Markus,

kennst Du das schon:

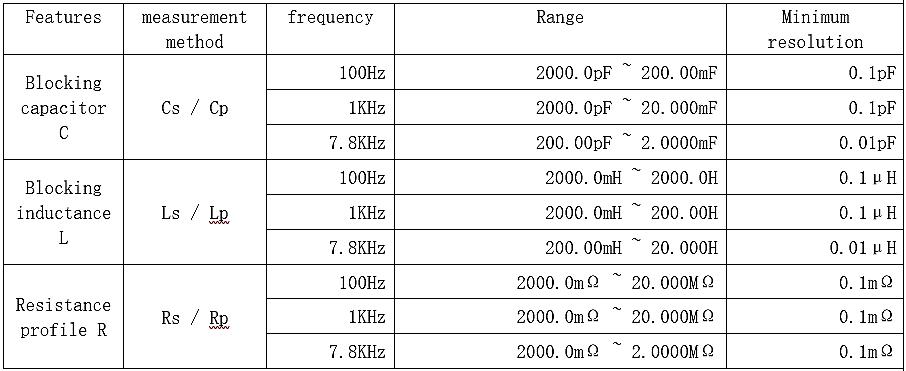

ich glaube bei der Induktivität muss es 2000.0 µH bzw. 200.00 µH
im Anfangsbereich heißen

mfg Ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 25.06.2019 um 17:59 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

Seiten: -1- [ Sonstiges ]
