000
24.04.2017, 12:32 Uhr
Lot



Hallo,
habe noch eine Platine für den LLC2 Stand"K4". Diese weicht von meinen Unterlagen her etwas ab. Wer hat noch Unterlagen dazu. Auf der Platine ist an Stelle von X5 im Bestückungsplan eine IC DIL14.

Gruß
Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
25.04.2017, 11:37 Uhr
volkerp
Default Group and Edit
Avatar von volkerp

Was ist denn "K4"?
Ist das eine Neuauflage-Platine?

Ist bei https://llc2.jimdo.com/ nichts zu finden?
--
VolkerP

http://hc-ddr.hucki.net
(Z9001, Z1013, LC-80, ...)
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
25.04.2017, 13:43 Uhr
Lot



Hallo,
ich denke das ist die Revision. Mein Bestückungsplan stimmt nicht ganz mit der leiterplatte überein.

Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
26.04.2017, 15:47 Uhr
Lot



Hallo,

hier mal zwei Bilder. Im Bestückungsplan befindet sich ein Stecker X5, im Platinenlayout ein IC DIL14. Oben rechts im Layout der Text "LLC2 B K4".





Die Platine ist noch eine ältere, woher weiß aber nicht mehr. Auf https://llc2.jimdo.com/ ist nur noch ein neu enwickeltes Layout zu finden.

Gruß
Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200

Dieser Beitrag wurde am 26.04.2017 um 18:37 Uhr von Lot editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
28.04.2017, 21:02 Uhr
Flieger136



K4 ist der letzte verbreitete Layoutstand von vor der Wende. Der IC ist ein '123 zur Einstellung des Timings RAS/CAS. Im neuen Schaltplan IC51.

Kann sogar sein, dass ich Unterlagen vollständig habe...

Gruß Gunar
--
Behandle andere Menschen so, wie du von ihnen behandelt werden möchtest...

Denke positiv oder gar nicht...

Dieser Beitrag wurde am 28.04.2017 um 21:33 Uhr von Flieger136 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
29.04.2017, 08:00 Uhr
Lot



Hallo Flieger136,

wenn Du die Unterlagen hast und mir eventuell den Bestückungsplan bzw. die Änderung schicken könntest.
Danke schon mal.

Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
29.04.2017, 09:52 Uhr
Lot



Hallo,

IC 123 kann nicht stimmen, dieser ist ein DIL16. Auf dem Layout sitzt aber ein DIL14, auch die Beschaltung währe anders.

Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
29.04.2017, 10:31 Uhr
Klaus



Hallo Lothar,

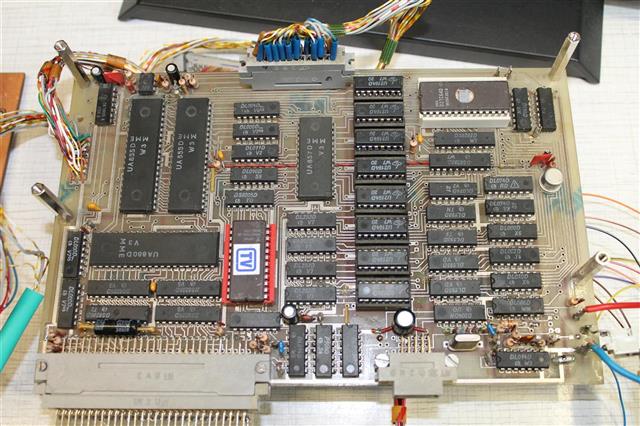

bei meiner Platine sitzt anstelle des Stecker X5 auch ein IC im DIL14.
Es ist ein DL014D.
Schaltplan von dieser Version habe ich leider auch keinen.
Falls da noch Unterlagen verfügbar sind, würde ich mich auch darüber freuen.




Viele Grüße,
Klaus

Dieser Beitrag wurde am 29.04.2017 um 10:33 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
29.04.2017, 13:52 Uhr
si_schenk



Hallo,

der DL 014 dient zur Bereitstellung der RAS-CAS-Signale für
die Speicher IC.

Mit freundlichen Grüßen
Siegfried
--
Geht nicht, gibt's nicht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
29.04.2017, 14:15 Uhr
Klaus



Hallo Siegfried,

Danke. Du kennst die Platine ja ;-)
Ja das mit dem RAS-CAS ist soweit klar.

Gibt es eine Schaltung und ein Platinenlayout speziell von dieser Platinenversion mit dem DL014D?

Viele Grüße,
Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
29.04.2017, 14:32 Uhr
si_schenk



Hallo Klaus,

so viel mir bekannst ist, musste man das RAS-CAS selber auswählen und auf dem 'freien' Platz oben links auf der LLC2 Platine unterbringen.
Es gabe ja die eine Möglichkeit, die mit dem DL 014 und eine zweite, die mit dem DL 123.
Die mit dem DL 123 ist die 'elegantere' Version.
Diese hat der Manfred in die neue LP übernommen.
Die DL 014 - Version wurde in den Unterlagen beschrieben (siehe Kopie, die ich dir
zugeschickt habe).

Viele Grüße
Siegfried
--
Geht nicht, gibt's nicht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
29.04.2017, 15:22 Uhr
Lot



Hallo Siegfried,

könntest Du mir Kopien senden. Das mit den DL 014 war mir noch nicht bekannt.

Grüße
Lothar
--
Erst ZX81 --> LLC2 --> Atari 800XL --> Amiga 500 --> Amiga 1200
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
30.04.2017, 11:54 Uhr
Klaus



Hallo Lothar,

vermutlich hat Dir Siegfried schon was geschickt.
Ich habe auch noch was gefunden. Bekommst Du per Mail.

Viele Grüße,
Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
02.03.2018, 08:27 Uhr
felge1966
Default Group and Edit


Kann es sein, daß die Seite https://llc2.jimdo.com/ derzeit nicht mehr funktioniert?

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
02.03.2018, 08:48 Uhr
krabat



Hallo Jörg

Funktioniert noch, eben getestet

Gruß Peter
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
02.03.2018, 08:56 Uhr
felge1966
Default Group and Edit


Irgendwie hat da Jimdo gehunzt, die hatten eine Seite angezeigt, daß die eigentliche Seite erst reaktiviert werden müsse. Ist bei fast allen Seiten von denen erfolgt, da sie das Kontenmodell umgestellt haben.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
02.03.2018, 12:36 Uhr
holm

Avatar von holm

Zitat:
" Ich bedanke mich bei:
Siegfried Schenk, Rolf Weidlich, Ralph Hänsel, Wolfgang Harward, Klaus Junge,
Gunar Hänke, und Paul Otto
für die tatkräfige Unterstützung beim Aufbau und Weiterentwicklung des LLC2. "

...da stellt sich mir doch die Frage: "gibt es einen Paul Otto" ?

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
017
02.03.2018, 12:53 Uhr
si_schenk



Hallo Holm,

den Paul Otto gab es, er ist leider vor ca. 2 Jahren verstorben.
Paul hat in der Tat beim Aufbau des LLC2 mitgemacht.
Er war auch mehrmals beim Treffen in Garitz dabei.

Mit freundlichen Grüßen
Siegfried
--
Geht nicht, gibt's nicht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
018
02.03.2018, 14:10 Uhr
si_schenk



Hallo;
hier ein Bild von uns drei, aufgenommen vor Jahren.



Mit freundlichen Grüßen
Siegfried
--
Geht nicht, gibt's nicht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
019
03.03.2021, 15:40 Uhr
1948



Hallo ...
ich bestücke gerade so eine Version LLC2 und brauchte Hilfe.
Ich konnte ebenfals keine originale Unterlagen finden.
Klaus hat genau die Platine abgebildet (Eintag vom 29.04.2017).
Eine Übersicht, für die Drahtverbindungen fehlt mir auch.

Würde mich über eine Nachricht freuen.
LG
Helmut
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
020
03.03.2021, 15:43 Uhr
1948



Hier noch ein Bild:
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
021
03.03.2021, 15:55 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
1948 schrieb
Hallo ...
ich bestücke gerade so eine Version LLC2 und brauchte Hilfe.
Ich konnte ebenfals keine originale Unterlagen finden.



Was genau brauchst Du?
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
022
03.03.2021, 16:19 Uhr
1948



Hallo Rüdiger,
danke für die Reaktion...
Ich brauchte den passenden Schaltplan, B-Plan .
Die Unterlagen im I-Net passen alle nicht zu diesem Layout.
War wohl die 1. Version vom Maudrich.
LG
Helmut
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
023
03.03.2021, 18:36 Uhr
Klaus



Hallo Helmut,

hier meldet sich der Klaus mal ;-)
Ja... Deine Platine scheint die selbe, wie die auf meinem Foto von 2017 zu sein.
Ich habe den LLC2 damals vom Siegfried bekommen. Er läuft auch, ist aber momentan weg geräumt ... sind einfach viele Baustellen beim mir...
Aber das kennen ja die meisten hier im Forum ;-)

Das Foto von oben kann ich Dir in etwas höherer Auflösung zukommen lassen.
Schreib mir mal ne Mail.... Adresse steht im Profil.
Weitere Fotos, Unterlagen oder sonstige Infos kann Dir geben, wenn ich das gute Stück wieder hervor geräumt habe.
Siegfried, Manfred (seine LLC2 Seite kennst Du ja sicher) oder einige weitere LLC2-Fans können garantiert auch helfen, die sind mit dem LLC2 auf jeden Fall viel besser vertraut als ich.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 03.03.2021 um 18:38 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
024
04.03.2021, 06:27 Uhr
1948



Hallo Klaus, hab die eine Email gesendet.
Danke...
Gruß Helmut
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
025
04.03.2021, 09:25 Uhr
Klaus



Hallo Helmut,

bisher ist nichts angekommen (auch nichts im Spam).

Ich habe Dir mal "ins Blaue" an Deine hinterlegte EMail-Adresse, die hoffentlich stimmt, paar Fotos und Dokus geschickt.
Bitte gib Bescheid bzw. antworte darauf, wenn es ankommt, sonst muss ich mal prüfen, ob bei meinem Provider alles glatt läuft.

Viele Grüße,
Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
026
04.03.2021, 09:56 Uhr
1948



Danke Klaus,
alles angekommen.
Habe dir auch geantwortet.
LG
Helmut
Seitenanfang Seitenende
