Hallo an alle,

hier 2 unbekannte K 1520 Karten (gefunden bei Bergung ZEISS Planetarium Berlin):

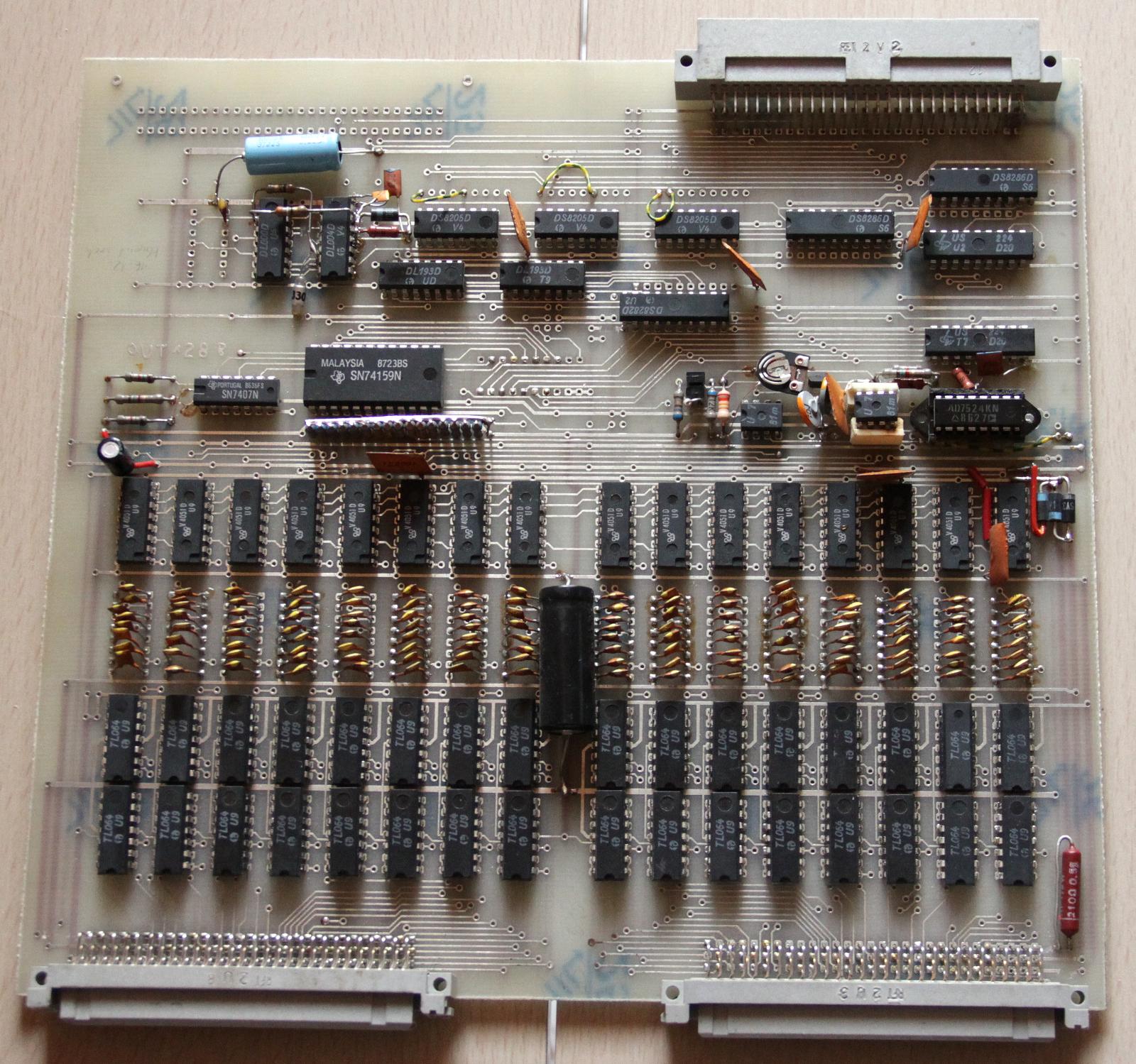

128kanal Analogausgabe

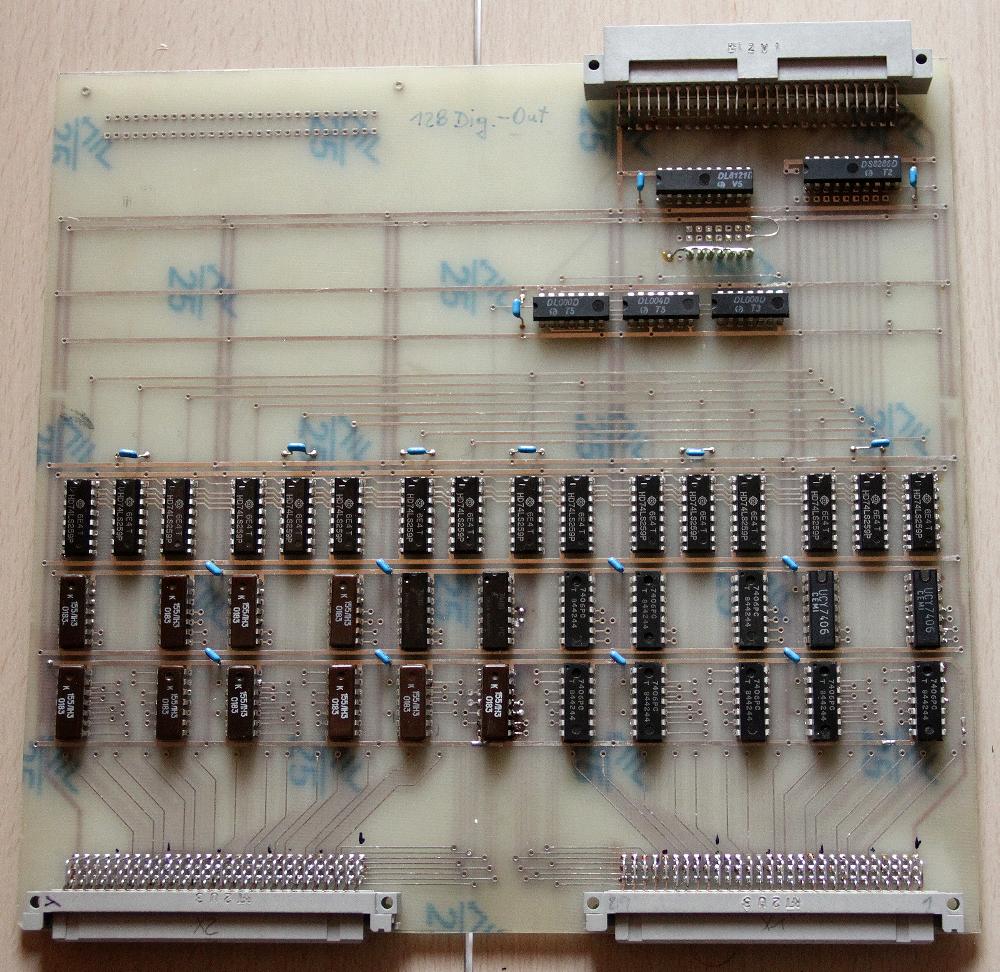

128kanal Digitalausgabe


Auf der Leiterseite wurden 00 und 5P mehrfach im Bereich der Treiber-ICs getauscht (Layoutfehler?)


Wo waren die im Einsatz?


mfg ralph
PS
Bild anklicken --> wird größer
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal
Dieser Beitrag wurde am 17.07.2014 um 12:14 Uhr von rm2 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
17.07.2014, 12:15 Uhr
felge1966



 Ich denke, daß die Karten keine K1520 sind. Die Steckverbinder sind ja schließlich Buchsen statt beim K1520 Stecker.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
17.07.2014, 12:16 Uhr
rm2
Default Group and Edit
Avatar von rm2

Hallo Jörg,

K1520 Bus ist oben


mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
17.07.2014, 15:40 Uhr
holm

Avatar von holm

Keine Ahnung, oben das ist ein 8Bit ADU mit jeder Menge umschaltbarer Eingänge (4051 als Multiplexer) und bei der unteren steht das dran, Digital-Out.

Das wird spezieller Kram von Zeiss sein um Planetarien zu steuern :-)

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
17.07.2014, 19:40 Uhr
sas



 Hallo

DDR Like wäre ja das es Tonnen an Dokumentation gibt.

Jörg


Zitat:
holm schrieb
Keine Ahnung, oben das ist ein 8Bit ADU mit jeder Menge umschaltbarer Eingänge (4051 als Multiplexer) und bei der unteren steht das dran, Digital-Out.

Das wird spezieller Kram von Zeiss sein um Planetarien zu steuern :-)

Gruß,

Holm
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
17.07.2014, 20:07 Uhr
ic-box24



 Eher ein 8bit DAC mit jeder Menge gepufferter Ausgänge...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
17.07.2014, 20:59 Uhr
holm

Avatar von holm

Ja, kannst Recht haben. Da sind noch 2 RAMs drauf un die Adreßzähler D193. Offensichtlich läuft das Ding ohne Zutun der CPU immer im Kreis und frischt die Ausgänge auf...

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}
