Robotrontechnik-Forum » Technische Diskussionen » ABS K7024 Nutzung freier RAM-Bereich » Themenansicht

Autor

Thread - Seiten: -1-

000
28.12.2013, 19:27 Uhr
rm2
Default Group and Edit

Hallo an alle,

wenn ich das richtig sehe gibt es freien RAM
im K7024 (Beispiel gewickelt auf 0F000H):

Adr. BiS-Zeile

0F000H 1
0F050H 2
0F0A0H 3
0F0F0H 4
0F140H 5
0F190H 6
0F1E0H 7
0F230H 8
0F280H 9
0F2D0H 10
0F320H 11
0F370H 12
0F3C0H 13
0F410H 14
0F460H 15
0F4B0H 16
0F500H 17
0F550H 18
0F5A0H 19
0F5F0H 20
0F540H 21
0F590H 22
0F5E0H 23
0F630H 24
0F680H bis 0F7FFH frei

Frage: kann ich den freien RAM als STACK bzw.
Arbeitszellen verwenden (R/W-Zugriffsverhalten
von U880)?

mfg Ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
28.12.2013, 21:02 Uhr
ambrosius

Normalerweise sind die BAB nur zum schreiben gewickelt. Zum lesen aus dem BS-RAM muß extra eine Wickelbrücke gesetzt werden. Auf alle Fälle flackert dann das Bild bei jedem Zugriff.

Beste Grüße
Holger
--
viele Grüße
Holger

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
29.12.2013, 17:51 Uhr
felge1966

War das beim K1520 nicht so, dass der RAM der K7024 parallel zum normalen RAM liegt (und daher nur Write only sein darf)?

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
29.12.2013, 18:33 Uhr
Heiko_P

Das ist richtig. Damit lässt sich der Speicherbereich eh nur nutzen, wenn RAM "dahinter" liegt. Laut Beschreibung wird das Bild bei jedem Zugriff auf die Karte dunkelgetastet, das gilt auch für den nicht genutzten Speicherbereich. Bei intensiver Nutzung z.B. als Stack wären starke Bildstörungen zu erwarten.

Gruß Heiko

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
29.12.2013, 21:49 Uhr
ambrosius

Ich hatte in der Richtung auch schon einmal Versuche gemacht: geschrieben wird in den Bildschirm-RAM, gelesen wird aus dem Hintergrund-RAM, sofern die entsprechende Wickelbrücke für lesen auf der ASS nicht gesetzt ist.

Beste Grüße
Holger
--
viele Grüße
Holger

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
31.12.2013, 09:11 Uhr
rm2
Default Group and Edit

Hallo an alle,

Danke für die Hinweise. Damit kann ich mich von meiner Idee, den freien K7024 RAM für den U880 zu nutzen, verabschieden. Für den audatec-LP-Testrechner 1 muß der Bereich von 1000H bis 0EFFFH genauso wie der IO-Bereich (außer 80-87F) frei sein. damit habe ich nur 3 K EPROM für die Testprogramme.

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
31.12.2013, 09:53 Uhr
felge1966

Da wäre also der Bereich von 0000h-0bffh und IO 80h-87h frei. Was hälts du denn vom Bankbetrieb in dem genannten Bereich? Ist zwar mehr Programierarbeit an den Testprogrammen ist aber machbar.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
31.12.2013, 11:34 Uhr
rm2
Default Group and Edit

Hallo Jörg,

ich brauche die ZRE-PIO A für kleine Tastatur (6 Funktionstasten) und
2 BNC-Eingänge mit Schmitt-Trigger und Tastkopf. Die ZRE-PIO B sollte MEDIx bilden.

Im Prüfrechner 1 wird nur jeweils eine audatec-LP statisch geprüft.
- K 1520 5er Gefäß mit Stromversorgung (indirekte Steckverbinder)
- Busverlängerung 1:1 mit Adapter auf direkte Steckverbinder, Anschluss Strommessung
- K2521 (0000H bis 0FFFH), K7024 (0F000H bis 0F7FFH)

Im Prüfrechner 2 (Basis audatec-Rechner, direkte Steckverbinder) muss jede I/O-Karte (analog und digital) ihren eigenen Stecklatz haben – wegen Besonderheiten der Koppelbus-Signale.

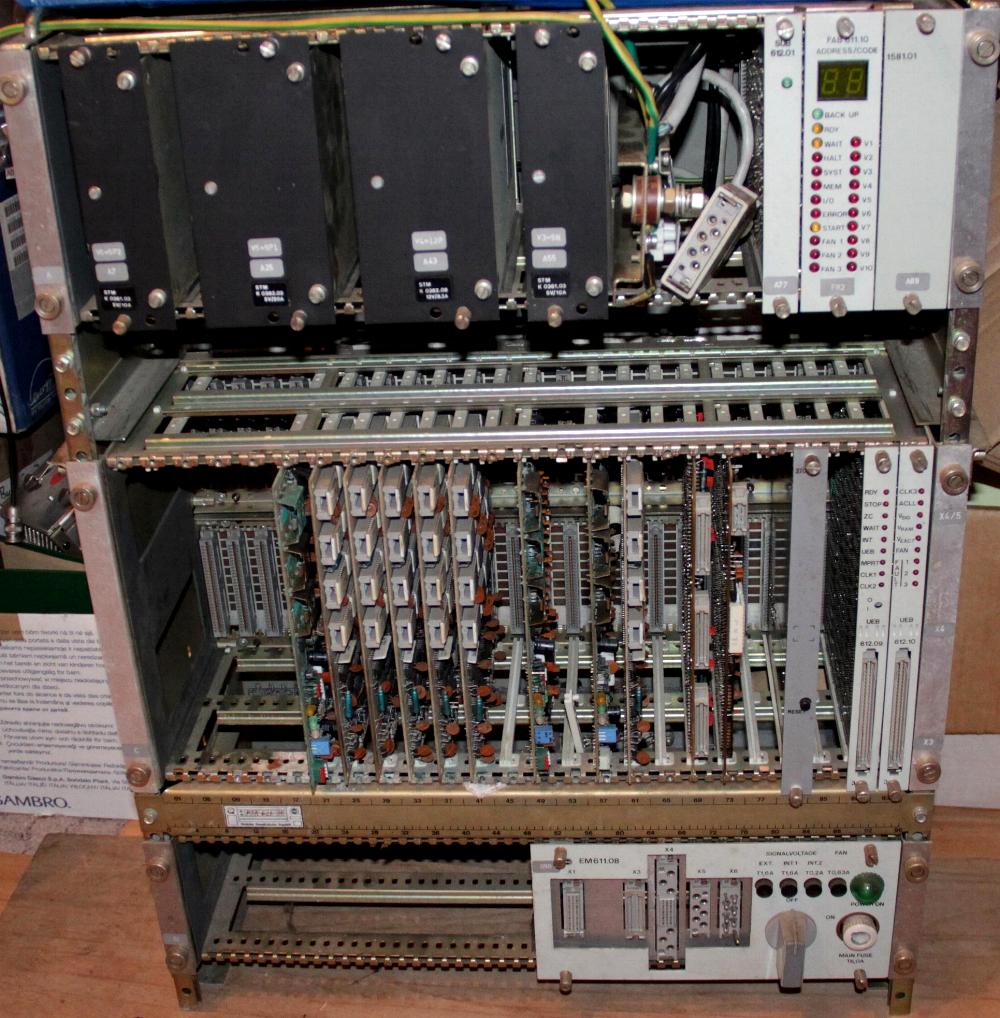

So ein audatec-Rechner soll zum Prüfrechner 2 aufgebaut werden:

Dabei sind die rechten 4 Steckplätze fest (UEB 612.10, UEB 612.09, ZRE K2521, KAB 3708). Gleich daneben 2 K7024 Karten. Die linken 5 Steckplätze brauche ich für die analogen Karten (AE-G, 2x AE-E, AA-1K, AA-5K). AE-PG, AE-AG und AE-TV muss ich extern prüfen.

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 31.12.2013 um 11:36 Uhr von rm2 editiert.
