000
30.06.2009, 21:44 Uhr
Jörg



Hallo Leute

Zwecks Reparatur .
Wer hat da mal die Schaltpläne zu den :
ZRE 02
FDC
VIDEO3
I/O
256kb Ram
CMOS 16k
Schön würde es auch sein wenn darunter auch einige Leerplatinen sein würden ( möchte sie nur kurz ausborgen ) !

Wer kann helfen ?

Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
12.10.2019, 17:15 Uhr
Jörg



Hallo noch mal .
Suche immer noch Schaltpläne .

ZRE 02
FDC
CMOS 16kb

kann mir da einer von euch weiterhelfen !!!!
Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
12.10.2019, 17:18 Uhr
volkerp
Default Group and Edit
Avatar von volkerp

FDC hatte ich, hab das alles paulotto gegeben.
Frag ihn bitte
--
VolkerP

http://hc-ddr.hucki.net
(z9001, Z1013, LC-80, ...)
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
12.10.2019, 21:23 Uhr
Klaus



Hallo Jörg,

als alter NANOS Fan könnte ich die komplette FDC Doku anbieten.
Sind allerdings nur alte Fotos/Kopien von dem schönen braun/gelben Papier ;-)
paulottot hat den Stromlaufplan der FDC allerdings neu gezeichnet, aber ich möchte sein Machwerk nicht einfach so weiter geben. Bitte bei ihm mal anfragen.
Als ZRE habe ich nur die komplette Doku zur ZRE 01.

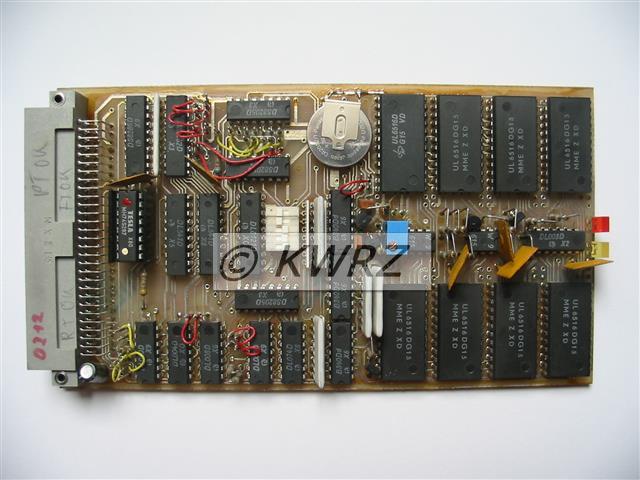

Hast Du ein Foto von der ZRE 02?

CMOS 16kb...?
Ich habe hier auch noch so eine Karte (ohne Unterlagen). Evtl. ist es ja die selbe.




VIDEO3, I/O und RAM hast Du ja inzwischen.
Davon habe ich auch die Dokus.

Mein NANOS läuft nun schon seit Jahren und wird immer wieder mal aufgerüstet ;-)
USB, GIDE, RTC, NETZWERK, SOUND. Alles läuft mit dem angepassten Betriebssystem EPOS.

Falls Du Unterlagen brauchst, kontaktiere mich bitte per E-Mail.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 12.10.2019 um 21:27 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
12.10.2019, 21:29 Uhr
Jörg



Hallo Klaus
Dann schick mir mal die Unterlagen zur FDC und CEMOS 16K
alles unter langej62@gmx.de !!!!!
Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
12.10.2019, 22:01 Uhr
Klaus



Hallo Jörg,

Ich hatte geschrieben, dass ich zur CMOS 16k leider auch keine Unterlagen habe.
Ist das die Karte auf dem Foto, die Du auch hast?
Mail mit Link zur FDC Doku ist unterwegs.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 12.10.2019 um 22:02 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
13.10.2019, 15:23 Uhr
Jörg



Klaus

Was ich bis jetzt an Schaltpläne habe :
ZRE0 von dir
VIDEO3 ?
I/O von dir
265 KB RAM 0 von dir
265 KB RAM 1 von dir
Zusatz ( Reset +Kassette +Tastatur) von dir
Rückverdratung
FDC jetzt von dir

Neu gezeichnet :
ZRE0
VIDEO3
Rückverdratung
beide Ramkarten
I/O angefangen
FDC kommt noch !

Über mehr Schaltpläne würde ich mich freuen !!!
I/O Karten gibt es ja auch verschiedene Ausführungen ?

Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
13.10.2019, 15:29 Uhr
Jörg



Bilder zur I/O Karte





Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
13.10.2019, 16:02 Uhr
Klaus



Hallo Jörg,

ich habe gerade mal meine Datenhalde nach weiteren NANOS Dokus durchsucht.
Ein paar Pläne gibt es noch, wofür ich keinerlei Hardware habe. Manche Pläne sind sehr schlecht lesbar.
Falls Du davon was brauchst, melde Dich nochmal ... muss ich dann erst hochladen.

NANOS-Zählerbaugruppe (INA) ... R233-101/20.0
NANOS-EPROM-Baugruppe (MEM 1.1) ... R233-101/070
NANOS-Netzwerkinterface IFSS (NIU) ... R233-101/091
NANOS-VIDEO2-Baugruppe (64x32Z) ... R233-101/14.0
NANOS-Analog-Input-Baugruppe (ANALIN) ... R233-101/190

Zwei Platinen (neben der 16k CMOS) habe ich noch, wofür ich leider auch keine Doku habe.
8 Bit-Digtal-E/A Baugruppe
48k DRAM-Karte (die hat allerdings einen schmalen Busstecker).

Weitere Dokus kannst Du nur beim paulotto oder beim Rüdiger bzw. der Hallenser Truppe erfragen.

Bei den IO-Karten gibt es nur bei der IFSS Sender/Empfänger Schaltung Unterschiede, soweit ich das jetzt noch richtig im Kopf habe.
Es gab dann auch noch eine Karte 2xIFSS und eine Karte 1xIFSS + 1xV24
Die NANOS-Netzteil Unterlagen habe ich damals paulotto geschickt. Aber das Netzteil will garantiert keiner nachbauen.

Was hast Du eigentlich vor?
Willst Du das NANOS System neu auflegen oder einfach mal alles an Doku zusammentragen?

Viele Grüße,
Klaus

Dieser Beitrag wurde am 13.10.2019 um 17:44 Uhr von Klaus editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
16.10.2019, 12:27 Uhr
Jörg



Hallo Klaus
Dann schick mir bitte mal die Pläne rüber .
Gruß Jörg
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
16.10.2019, 19:05 Uhr
Klaus



Hallo Jörg,

Daten sind unterwegs.
Link kommt gleich per Mail...

Was Du vor hast möchtest Du uns nicht verraten? ;-) ... Oder?

Viele Grüße,
Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
