18.01.2017, 20:05 Uhr
Klaus

Hallo,

ich suche für die Reparatur eines Tischrechner TR20 einen kleinen Schiebeschalter.

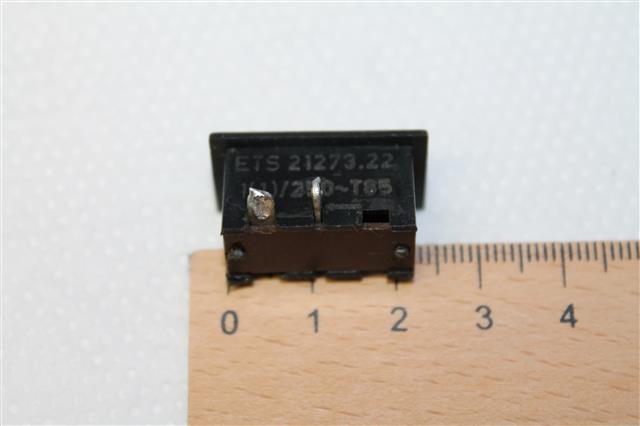

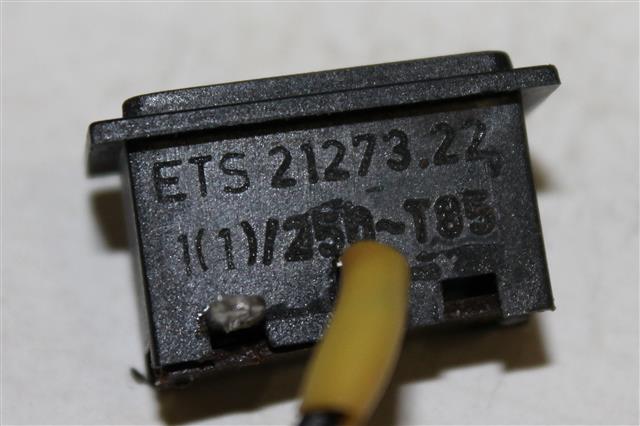

Die Bezeichnung auf dem Schalter ETS 21273.22. (siehe Fotos)

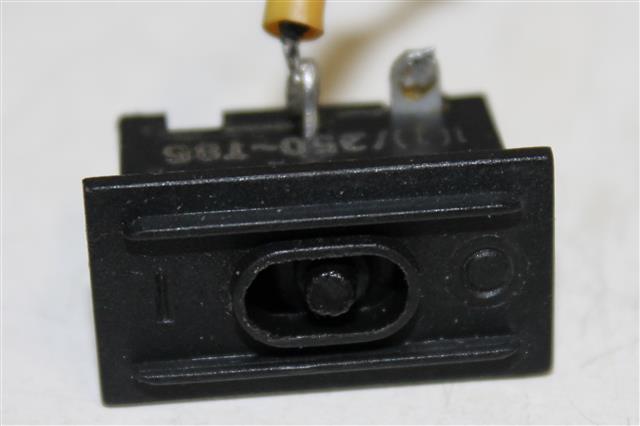

Auf dem zweiten Foto sieht man, dass der kleine Schieber fehlt.
Die Schaltwippe im Inneren hat sich quer gestellt und es muss wohl auch ein wenig "gebrutzelt" haben.

Möglicherweise hat noch jemand so etwas in einer Wühlkiste.
Falls jemand fündig wird, würde er mir damit sehr helfen (natürlich gegen Bezahlung) und ich könnte das Teil möglichst original reparieren.

Gleich noch einen Frage hinerher:
Hat zufällig jemand den EPROM-Inhalt von den beiden EPROMs im TR20?
Auf dem kleinen Aufkleber sind die mit S200 und S201 beschriftet.

Danke und viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
18.01.2017, 21:27 Uhr
felge1966

Ich habe bei meinem TR20 auch den Schalter gebrückt, denn die westlichen Schalter passen leider nicht.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
18.01.2017, 21:44 Uhr
Klaus

Hallo Jörg,

ja... scheint wohl wirklich nicht so einfach zu sein so einen Schalter zu bekommen.
Keinen Ahnung, ob dieser Typ noch irgendwo anders verbaut wurde.
Ich habe ihn inzwischen mal zerlegt. Die Schaltwippe lag schräg drin und hatte sogar teilweise Kontakt. Daher die leichten "Bruzelspuren". Ohne den fehlenden Schieber ist nichts zu machen. Einen ähnlichen halbwegs passenden westlichen Schalter habe ich auf die Schnelle auch nicht gefunden.

Was ist denn bei Deinem Schalter defekt?

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
19.01.2017, 07:33 Uhr
felge1966

Bei meinem ist die Kontaktfläche total verbrannt, daher ist er nur noch als "Deko" im Gehäuse und der Rechner ist praktisch immer im Zustand eingeschaltet, sobald Strom anliegt. Damit kann ich aber leben.

Zu den Eprom Inhalten kannst du ja DL mal anfragen.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
19.01.2017, 09:06 Uhr
TTL-Grab

Die EPROM-Images habe ich. Schick ich dir heute Abend

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
19.01.2017, 17:16 Uhr
Mobby5

Ich häng mich mal hier an. Sorry dafür.

Ich suche, auch für den TR20, eine Feder, welche die Tastatur-Tasten

wieder in ihre Ausgangstellung zurück bringt.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
19.01.2017, 19:48 Uhr
Klaus

Hallo ,

bin gerade erst nach Hause gekommen und hatte zwei Mails mit den EPROM-Inhalten im Postfach.
Ein herzliches Dankeschön an DL und TTL-Grab.
Vom DL hatte ich gestern einen schöne Anleitung bekommen, um das Gerät ohne Schaden zu öffnen. Es ist nur eine Schraube an der Unterseite, dafür einige sehr straff sitzende Plastiknasen run herum.

@Mobby5
Ich habe leider auch keinen Ersatz, aber so einen Feder kann man notfalls sicher irgendwie selbst fertigen. Evtl. sind die ja auch in anderen Robotron-Tastaturen verbaut.

Danke und viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
19.01.2017, 20:14 Uhr
Rolly2

Hallo Mobby5, kannst ja mal eine kleine Maßzeichnung der Feder rüberreichen. Ich schau mal nach. ob da etwas passendes bei uns herum liegt.
Hallo Klaus, kann man da nicht etwas ähnliches einbauen? Eventuell eine Wippe

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
19.01.2017, 20:36 Uhr
Klaus

Hallo Andreas,

ja... an eine Wippe habe ich schon gedacht.
Was passendes habe ich in meinem Ramsch nicht gefunden. Ich muss mal bei Gelegenheit ein paar Kataloge wälzen...

Bevor ich zur Notlösung greife, wollte ich aber erst mal nachhaken, ob möglicherweise was originales in der Hobbygemeinde rumlungert ;-)
Natürlich kann man das Teil zur Not auch überbrücken.

Er funktioniert prima. Ich habe ihn komplett zerlegt, verkeimte Sicherung+Halter gewechselt, Tastenkontakte gereinigt, Platine vom Staub befreit u.s.w.
Am Wochenende muss ich dann noch ein paar Fotos vom Innenleben machen, bevor ich ihn erst mal wieder zusammenschraube.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 19.01.2017 um 20:37 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
19.01.2017, 20:40 Uhr
Rolly2

Klaus, bitte stelle die Fotos doch hier ein. Ist doch sehr interessant.

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
19.01.2017, 20:54 Uhr
Klaus

Ja, Andreas .... mache ich.
Evtl. interssiert es ja wirklich jemanden.
Vom Innenleben des TR20 scheint es im Netzt kaum was zu geben.

Einen Stromlaufplan hat vermutlich keiner. Oder?
Wurde ja schon öfter angefragt.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 19.01.2017 um 20:55 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
21.01.2017, 11:32 Uhr
Mobby5

Zitat:

Rolly2 schrieb
Hallo Mobby5, kannst ja mal eine kleine Maßzeichnung der Feder rüberreichen.

VG, Andreas

Kann nur die ungefähren Maße aufschreiben:
Die ca.-Angaben bewegen sich so im 1/10mm-Bereich
-Außendurchmesser: ca. 13 mm
-Innendurchmesser: ca. 12,2mm
-Drahtdurchmesser daher: ca. 0,4mm (eher ein ganz klein wenig mehr)
-"ausgefahrene" Länge: ca. 22mm
-"zusammengedrückte" Länge: ca.5,2mm
-an beiden Enden der Feder sind die Drahtlagen jeweils 3,5 Windungen dicht an dicht zusammen
-die Feder hat insgesamt 12 Windungen
-welche Kraft zum zusamendrücken nötig ist, kann ich allerdings nicht ermitteln
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
21.01.2017, 15:52 Uhr
Klaus

Hallo,

... nun die versprochenen Fotos....
Heute war schönes Wetter und ich habe im Freien bei gutem Licht ein paar Fotos gemacht.
Ein richtiger Fotoprofi bin ich natürlich nicht. Meine Kamera ist auch nur Einsteigerklasse.
Ich habe sie auf 640x480 heruntergerechnet, damit es für Nutzer langsamer Internetanbindung nicht zur Qual wird.
© Copyright liegt bei mir ;-)

Viele Grüße,
Klaus

Hier eine Auswahl:
Da wo der Schiebeschalter ist, ist derzeit nur ein schwarzes Loch ;-)

Dieser Beitrag wurde am 21.01.2017 um 15:54 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
21.01.2017, 16:10 Uhr
Rolly2

Klaus, den TR20 kannte ich bis dato noch gar nicht. Sieht doch schmuck aus. Der Einbauort des Schalters fällt kaum ins Auge, von daher kannst du doch eine kleine "Wippe" einbauen.

VG, Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
22.01.2017, 15:48 Uhr
Mobby5

@Klaus

Hast Du den TR20 noch offen? Wenn ja, hätte ich da noch ein paar Fragen:
-welche 7-Segment-Anzeigen sind verbaut?
-wie ist das Folien-"Kabel" an der Anzeigeplatine befestigt
-bekommt man die Anzeigeplatine vom der Platinenhalterung ab

Habe meinen nämlich noch nicht "auseinander gerissen", warte erstmal noch auf die Tastenfeder. Bei meinem funktioniert nämlich ein Segment einer Anzeige nicht.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

015
22.01.2017, 16:32 Uhr
Klaus

Hallo Mobby5,

der TR20 ist nicht mehr offen.
Schade dass wohl keiner einen Schaltplan von dem Gerät hat.

Es sind VQE 24 E verbaut.
Die Platinenhalterung aus Metall ist nur lose aufgesteckt. Geht problemlos ab.

Zum Anschluss des Foliekabel noch ein Foto.
Wie das da genau fest gemacht ist.... keinen Ahnung. Irgendwie angepresst und geklebt (Heißkleber???).

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

016
22.01.2017, 17:16 Uhr
Mobby5

Danke für die Info's.
Naja, das Folienkabel kann man ja augenscheinlich von der anderen Platine lösen. Wenn man die Platinen nicht voneinander trennen könnte, wäre das Wechseln der Anzeige ganz schön aufregend.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Dieser Beitrag wurde am 22.01.2017 um 17:17 Uhr von Mobby5 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

017
22.01.2017, 17:45 Uhr
Klaus

Ja, das Kabel kann man von der Tastaturplatine problemlos lösen.
Metallschiene mit Gummiunterlage und 3 Schrauben (siehe 4. Foto unter 012).
Die Kontakte vom Kabel werden dabei auf die Kontaktflächen der Platine gedrückt.
Du musst nur gut aufpassen, dass die Kontakte richtig übereinander sitzen, da es keine ordentlich Führung gibt. Etwas fummlig, aber geht.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 22.01.2017 um 17:50 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

018
22.01.2017, 18:05 Uhr
Mobby5

Hat das soviel Spiel? Sieht auf den Bildern garnicht danach aus.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

019
22.01.2017, 19:01 Uhr
Klaus

Ja, das Spiel, d.h. die Löcher in der Folie sind im Vergleich zu den Schrauben sehr groß geraten.
Man kann die Folie einen guten Millimeter verschieben.

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

020
22.01.2017, 19:29 Uhr
Mobby5

Na dann werde ich da aufpassen müssen. Hoffentlich denke ich daran, wenn es soweit ist. Am besten ist es wohl, die Position vorher anzuzeichnen.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

021
23.01.2017, 18:31 Uhr
Rolli

Wäre die Papierhalterung nicht etwas für die 3D-Drucker-Experten im Forum?
Die scheint ja als erstes weg zu sein.

Ich habe übrigens bei uns im Archiv nach Schaltungsunterlagen vom TR20 gesucht. Leider bin ich nicht fündig geworden und den damaligen Themenleiter habe ich noch nicht ausfindig machen können.
Das Netzteil dürfte dem des K6303 und auch des K6304 ähnlich sein.

Gruß Rolf
--
Wer Phantasie hat, ist noch lange kein Phantast

Dieser Beitrag wurde am 23.01.2017 um 18:37 Uhr von Rolli editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

022
24.01.2017, 20:26 Uhr
Klaus

@Rolf

Vielen Dank fürs Suchen.
Schade dass Du auch nichts gefunden hast.

Bei mir war beim Aushaken der Papierhalterung auch eine kleine Plastenase abgebrochen, die ließ sich aber mit Sekundenkleber wieder gut ankleben.

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

023
25.01.2017, 11:01 Uhr
holm

Avatar von holm

Zitat:

Rolli schrieb
Wäre die Papierhalterung nicht etwas für die 3D-Drucker-Experten im Forum?
Die scheint ja als erstes weg zu sein.

Gruß Rolf

Das würde ich befürworten.. habe auch einen TR20 ohne..

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

024
25.01.2017, 11:29 Uhr
felge1966

Hätte ich auch gerne, da auch meiner ohne orginale Halterung rumrennt.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

025
25.01.2017, 13:14 Uhr
TTL-Grab

Halterungen scheinen Mangelware zu sein, die fehlt bei mir auch

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

026
25.01.2017, 17:27 Uhr
UR1968
Default Group and Edit

Hallo,

klar kann man den Halter mit dem 3D Drucker drucken. Nur ohne Vorlage ist das erstellen eines 3D Models ziemlich aussichtslos.

Tschüß
Uwe
--
https://uwes-bastelbude.ch

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

027
02.02.2017, 19:47 Uhr
DL
Default Group and Edit

Hab mal nen Entwurf gemacht, aber noch keinen Testdruck, falls es mal wer testen möchte, liegt im ext. Ordner 3D Objekte meiner HP(unter Erweiterungen auf das gelbe Gehäuse klicken)...

Dieser Beitrag wurde am 03.02.2017 um 09:15 Uhr von DL editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

028
02.02.2017, 20:05 Uhr
Mobby5

Ist die Frage, ob das Material das aushält, wenn man sie aufbiegt, um die Rolle zu wechseln.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

029
02.02.2017, 20:19 Uhr
holm

Avatar von holm

@DL: ich würde das ja mal meinem Nachbarn um den Hals hängen zum probieen, ich habe aber keine Ahnung wie ich den Ordner 3D Objekte finden kann..hab ein Bisschen auf der HP herumgestochert und diverse umleitungen zu einer Dropbox gefunden, aber als 3D Objekte hat sich da nichts enttarnt...

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

030
02.02.2017, 20:40 Uhr
DL
Default Group and Edit

Zitat:

Mobby5 schrieb
Ist die Frage, ob das Material das aushält, wenn man sie aufbiegt, um die Rolle zu wechseln.

Sollte für ABS nicht das Problem sein, da sehe ich eher Probleme bei der Passgenauigkeit, es ist kaum Spiel bei den Nasen und bei der Bauhöhe+dünne Wände, ob das die "Hobbydrucker" bringen...
Wird auch jede Menge Stützmaterial benötigt.
Würde ja auch mal einen Probedruck bei "meinem" Dienstleister in Auftrag geben, aber mein Halter ist (noch) ok

Dieser Beitrag wurde am 03.02.2017 um 09:22 Uhr von DL editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

031
03.02.2017, 11:18 Uhr
ICL-LIONS

Passt eventuell der:

Frontplatten Öffnung 22x12
250V keine Amper angegeben auf dem Schalter.

Carsten

--
Online bin ich nur Wochentags zwischen 9 und 17 Uhr.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

032
03.02.2017, 21:07 Uhr
Klaus

Hallo Carsten,

herzlichen Dank für Deine Mühe.
Der Schalter scheint etwas zu groß zu sein.
Ich mache morgen nochmal ein Foto mit Lineal.

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

033
08.02.2017, 11:27 Uhr
DL
Default Group and Edit

@027 - schon mal jemand Probedruck gemacht, muss noch was verändert werden??

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

034
08.02.2017, 13:48 Uhr
holm

Avatar von holm

Mein Nachbar meint das gänge so auf seinem Drucker nicht, ich habe ihm Deine Mailadresse gegeben und ihm gesagt er solle sich mal bei Dir detaillierter melden..Du würdest es ja wissen wollen..
Er meinte irgendwas mit Stützstrukturen..

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

035
08.02.2017, 14:42 Uhr
DL
Default Group and Edit

Das ist ja Aufgabe der jeweiligen Druckersoftware, der Treiber vom HP sieht das Gebilde dann z.B. so:

das bläuliche sind die Stützschichten, wo er meint sie zu benötigen...
Ist zwar in dieser Druckposition etwas mehr Stützmaterial, aber dafür sind die Schichten bei den Nasen nicht gleich wieder in abbruchfreundlicher Richtung

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

036
11.02.2017, 15:43 Uhr
Klaus

@Carsten

sorry für die verspäteten Fotos.
Ich bin ein wenig "außer Gefecht" gesetzt. Die Erkältungswelle hat ordentlich zugeschlagen.

Hier noch zwei Fotos mit Lineal.
Du siehst, der Schalter ist um einiges kleiner, wie der auf Deinen Fotos.
Danke aber trotzdem für Deinen Mühe.

Viele Grüße,
Klaus

Dieser Beitrag wurde am 11.02.2017 um 15:44 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

037
14.02.2017, 12:46 Uhr
DL
Default Group and Edit

passt... danke für die Mitarbeit (sorry Klaus, wenn ich hier OT dazwischen quake)

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

038
14.02.2017, 15:37 Uhr
Klaus

Hallo Detlef,

absolut kein Problem....

Großartig sieht Dein gedruckter Halter aus.
Meinen habe ich ja repariert, aber wenn mal "Not am Mann" ist und das Teil komplett zerbricht, darf ich Dich sicher mal fragen? ;-)

Viele Grüße,
Klaus

Dieser Beitrag wurde am 14.02.2017 um 15:38 Uhr von Klaus editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

039
14.02.2017, 15:45 Uhr
DL
Default Group and Edit

Da bin ich der falsche Ansprechpartner, eher deinen Dienstleister des Vertrauens, denn ich habe keinen 3D Drucker, das File dafür ist ja offengelegt...

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

040
14.02.2017, 15:57 Uhr
Klaus

Oh ... da habe ich wohl was durcheinander gebracht.
Aber das File ist ja entscheidend.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

Seiten: -1- [ Flohmarkt ]
